Trong các môi trường phòng sạch, việc kiểm soát bụi và hạn chế nhiễm chéo giữa các khu vực luôn là yêu cầu bắt buộc. Static Pass Box được xem là giải pháp trung chuyển vật phẩm đơn giản nhưng hiệu quả, giúp giảm thiểu việc mở cửa trực tiếp và duy trì độ sạch ổn định.
Vậy Static Pass Box là gì, cấu tạo ra sao và khi nào nên sử dụng? Bài viết dưới đây, Phòng Sạch Seiko sẽ giúp bạn hiểu rõ toàn bộ để lựa chọn phù hợp với nhu cầu thực tế.
Static Pass Box là gì?
Static Pass Box (hộp trung chuyển tĩnh) là thiết bị được lắp đặt giữa hai khu vực có cấp độ sạch khác nhau trong phòng sạch, dùng để chuyển vật phẩm qua lại mà không cần mở cửa trực tiếp, từ đó hạn chế nhiễm chéo và duy trì môi trường sạch.
Điểm đặc trưng của Static Pass Box là không có hệ thống lọc khí (HEPA) hay luồng khí tuần hoàn. Thay vào đó, thiết bị hoạt động dựa trên cơ chế khóa liên động (interlock), đảm bảo tại một thời điểm chỉ có một cửa được mở, ngăn không cho không khí từ hai khu vực trao đổi trực tiếp với nhau.
Nhờ thiết kế đơn giản, Static Pass Box thường được sử dụng trong các phòng sạch có yêu cầu kiểm soát không khí ở mức vừa phải, giúp tối ưu chi phí nhưng vẫn đảm bảo hiệu quả vận hành.

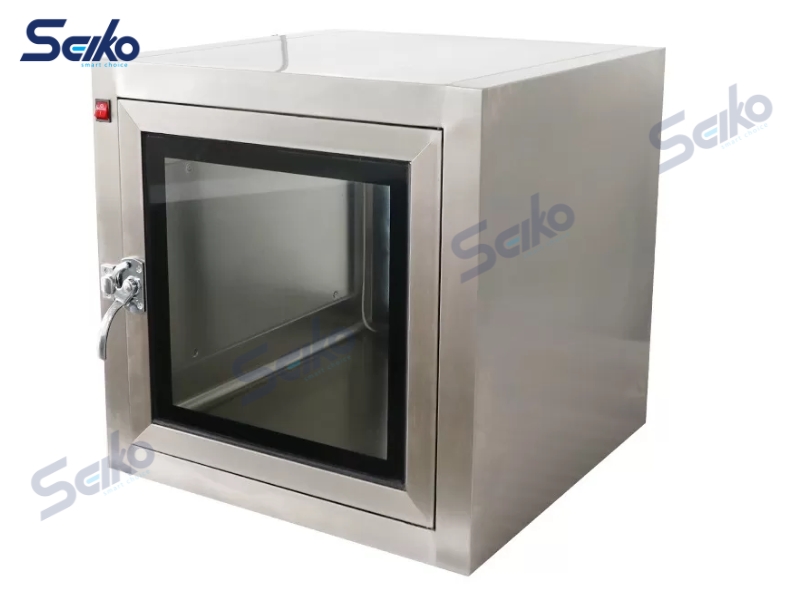

Cấu tạo của Static Pass Box
Static Pass Box (hộp chuyển hàng tĩnh) được cấu tạo gồm thân hộp (inox 304 hoặc thép sơn tĩnh điện), hai cửa kính cường lực có gioăng kín, hệ thống khóa liên động (cơ hoặc điện từ) giúp hai cửa không thể mở đồng thời, cùng đèn UV diệt khuẩn. Thiết bị giúp trung chuyển hàng hóa giữa các vùng sạch mà không cần mở cửa lớn.
Cấu tạo chi tiết của Static Pass Box:
- Thân hộp (Vỏ): Thường được chế tạo từ inox 304, inox 201 hoặc thép sơn tĩnh điện để đảm bảo độ bền, chống ăn mòn và dễ dàng vệ sinh.
- Cửa: Có hai cửa ở hai mặt đối diện, được làm bằng kính cường lực, lắp gioăng cao su xung quanh để đảm bảo độ kín khí tuyệt đối khi đóng.
- Hệ thống khóa liên động (Interlock): Bộ phận quan trọng nhất, có thể là khóa cơ hoặc khóa điện tử (cảm biến). Nó đảm bảo khi cửa A mở thì cửa B phải đóng, và ngược lại, ngăn chặn ô nhiễm chéo.
- Đèn UV diệt khuẩn: Được gắn trên trần bên trong hộp để khử khuẩn bề mặt hàng hóa trước khi đưa vào phòng sạch.
- Các thành phần khác: Bao gồm bản lề, tay nắm cửa, đèn chiếu sáng, công tắc điều khiển đèn UV và ốc vít cố định.
Khác với Dynamic Pass Box, Static Pass Box không có bộ lọc HEPA hay quạt thổi khí.

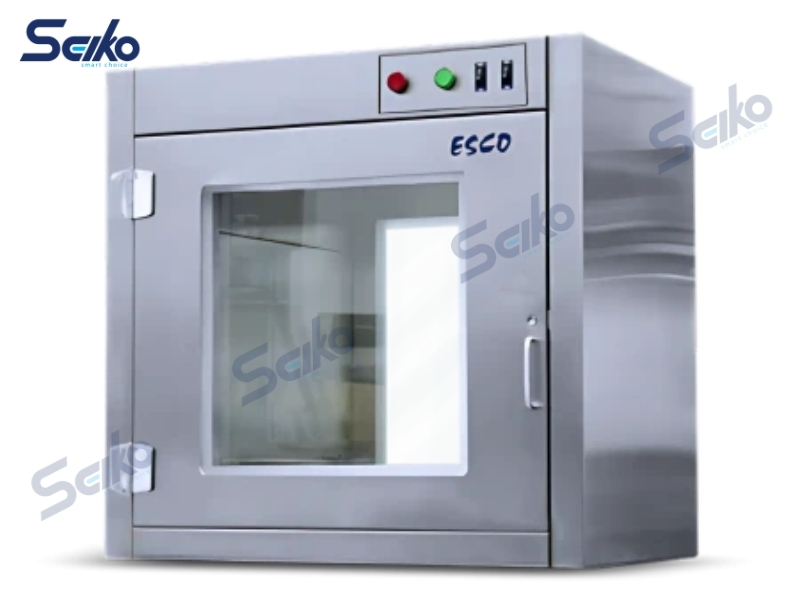

Nguyên lý hoạt động của Static Pass Box
Nguyên lý hoạt động của Static Pass Box dựa trên việc cách ly hai môi trường và kiểm soát thao tác mở cửa để hạn chế nhiễm chéo, thay vì sử dụng hệ thống lọc khí.
Cụ thể, quy trình hoạt động diễn ra như sau:
- Vật phẩm được đặt vào bên trong hộp từ phía khu vực “bẩn” hoặc cấp sạch thấp hơn.
- Khi cửa phía này được đóng lại, hệ thống khóa liên động (interlock) sẽ kích hoạt, cho phép mở cửa ở phía còn lại.
- Người ở khu vực “sạch” hoặc cấp sạch cao hơn mở cửa bên kia để lấy vật phẩm.
- Trong suốt quá trình, hai cửa không thể mở cùng lúc, giúp ngăn không cho không khí giữa hai khu vực trao đổi trực tiếp.
Vì là “static”, thiết bị không có quạt, không có màng lọc HEPA và không tạo dòng khí sạch, nên khả năng kiểm soát vi sinh và bụi phụ thuộc nhiều vào:
- Quy trình thao tác của người dùng
- Việc vệ sinh, khử khuẩn vật phẩm trước khi chuyển
- Các tùy chọn bổ sung như đèn UV (nếu có)
Static Pass Box hoạt động theo nguyên tắc cách ly vật lý + kiểm soát truy cập, giúp giảm thiểu rủi ro nhiễm chéo trong quá trình trung chuyển.

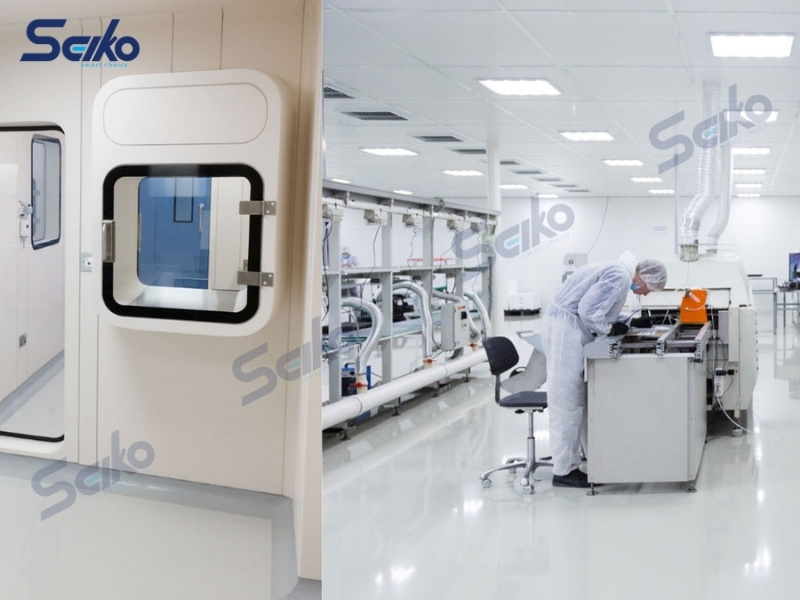

Ứng dụng của Static Pass Box trong thực tế
Static Pass Box được sử dụng rộng rãi trong nhiều lĩnh vực yêu cầu kiểm soát bụi và nhiễm chéo ở mức cơ bản đến trung bình. Dưới đây là các ứng dụng thực tế phổ biến:
Ngành dược phẩm
- Trung chuyển nguyên liệu, bao bì, dụng cụ giữa các khu vực sản xuất
- Hạn chế mở cửa phòng sạch, đảm bảo tuân thủ tiêu chuẩn GMP
- Phù hợp với các khu vực không yêu cầu kiểm soát vi sinh quá nghiêm ngặt
Ngành thực phẩm – đồ uống
- Chuyển nguyên liệu, bán thành phẩm vào khu chế biến sạch
- Giảm nguy cơ nhiễm bụi, vi khuẩn từ môi trường bên ngoài
- Ứng dụng trong nhà máy chế biến, đóng gói thực phẩm
Phòng thí nghiệm (Lab)
- Trung chuyển mẫu thử, dụng cụ giữa các khu vực
- Giúp hạn chế nhiễm chéo giữa các mẫu
- Phù hợp với các lab không yêu cầu luồng khí sạch liên tục
Ngành điện tử – bán dẫn
- Chuyển linh kiện, vật tư vào khu vực sản xuất
- Hạn chế bụi bẩn ảnh hưởng đến chất lượng sản phẩm
- Sử dụng trong các phòng sạch cấp độ vừa phải
Bệnh viện – y tế
- Chuyển dụng cụ, vật tư giữa các khu vực như phòng mổ, phòng sạch
- Giảm nguy cơ lây nhiễm chéo
- Thường kết hợp thêm đèn UV để tăng hiệu quả khử khuẩn
Các khu vực sản xuất yêu cầu kiểm soát môi trường
- Nhà máy mỹ phẩm
- Nhà máy hóa chất
- Khu vực đóng gói sản phẩm
Nhìn chung, Static Pass Box phù hợp với các môi trường cần kiểm soát nhiễm chéo nhưng không đòi hỏi hệ thống lọc khí phức tạp, giúp doanh nghiệp tối ưu chi phí mà vẫn đảm bảo hiệu quả vận hành.
So sánh Static Pass Box và Dynamic Pass Box
Dưới đây là phần so sánh Static Pass Box và Dynamic Pass Box giúp bạn dễ hình dung và lựa chọn đúng theo nhu cầu:
Bảng so sánh Static Pass Box và Dynamic Pass Box
| Tiêu chí | Static Pass Box | Dynamic Pass Box |
| Nguyên lý hoạt động | Cách ly vật lý, dùng interlock để ngăn mở 2 cửa cùng lúc | Có luồng khí sạch thổi qua buồng, kết hợp lọc HEPA |
| Hệ thống lọc khí | Không có | Có (HEPA/ULPA) |
| Quạt/luồng khí | Không có | Có quạt tạo dòng khí sạch |
| Mức độ kiểm soát nhiễm khuẩn | Trung bình | Cao |
| Khả năng khử bụi/vi sinh | Phụ thuộc vào vệ sinh thủ công hoặc UV | Chủ động lọc và làm sạch không khí |
| Chi phí đầu tư | Thấp | Cao hơn đáng kể |
| Chi phí vận hành | Gần như không đáng kể | Có (điện năng, thay filter định kỳ) |
| Độ phức tạp | Đơn giản, dễ lắp đặt | Phức tạp hơn, cần bảo trì |
| Ứng dụng phù hợp | Phòng sạch cấp độ vừa, không yêu cầu cao về vi sinh | Phòng sạch cấp độ cao (GMP, dược, điện tử chính xác) |
Kết luận nhanh
- Static Pass Box: Phù hợp khi cần giải pháp đơn giản – tiết kiệm, chỉ yêu cầu kiểm soát nhiễm chéo ở mức cơ bản.
- Dynamic Pass Box: Phù hợp khi cần kiểm soát sạch nghiêm ngặt, đặc biệt trong môi trường yêu cầu tiêu chuẩn cao như dược phẩm, vi sinh, sản xuất chip.

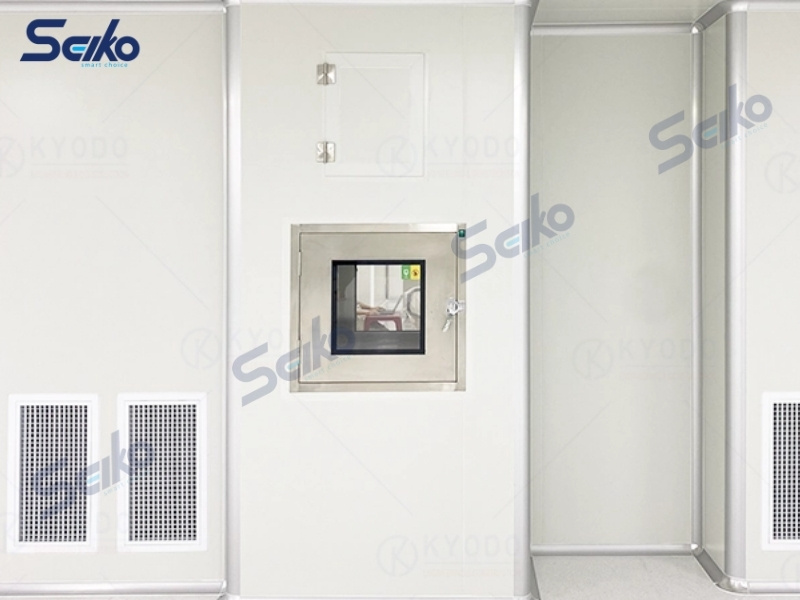

Tiêu chí lựa chọn Static Pass Box phù hợp
Đừng chọn Static Pass Box chỉ dựa vào giá — vì nếu sai thông số hoặc không phù hợp tiêu chuẩn phòng sạch, bạn có thể phải thay lại toàn bộ. Dưới đây là các tiêu chí quan trọng để lựa chọn đúng ngay từ đầu:
- Kích thước và thiết kế: Phù hợp với loại và kích thước vật phẩm trung chuyển, đảm bảo thao tác thuận tiện.
- Vật liệu chế tạo: Ưu tiên inox 304 hoặc 316, bề mặt nhẵn, chống ăn mòn và dễ vệ sinh.
- Hệ thống interlock: Chọn loại cơ hoặc điện tử, bắt buộc có cơ chế không cho mở đồng thời hai cửa.
- Tiêu chuẩn phòng sạch: Đáp ứng yêu cầu ISO, GMP… và phù hợp với mức độ kiểm soát nhiễm khuẩn thực tế.
- Tùy chọn đi kèm: Có thể tích hợp đèn UV, đèn LED, cảnh báo hoặc các tính năng hỗ trợ khác.
- Độ kín và vệ sinh: Gioăng kín, thiết kế hạn chế bám bụi, dễ lau chùi và bảo trì.
- Thương hiệu và nhà cung cấp: Ưu tiên đơn vị uy tín, có chứng nhận và chính sách bảo hành rõ ràng.
- Chi phí: Cân đối giữa giá đầu tư ban đầu và hiệu quả sử dụng lâu dài.
Một Static Pass Box phù hợp không chỉ “đủ dùng” mà còn phải đồng bộ với quy trình vận hành và tiêu chuẩn phòng sạch. Xác định đúng nhu cầu ngay từ đầu sẽ giúp bạn tránh phát sinh chi phí và đảm bảo hiệu quả sử dụng lâu dài.

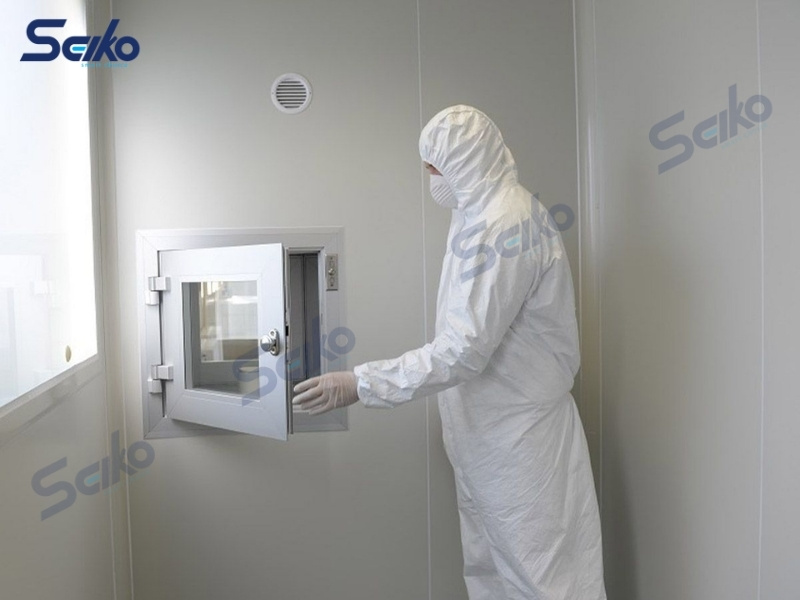

Hướng dẫn sử dụng Static Pass Box đúng cách
Quy trình sử dụng
- Bước 1: Kiểm tra trước khi sử dụng
Đảm bảo Pass Box sạch, không có bụi bẩn; kiểm tra interlock hoạt động bình thường. - Bước 2: Mở cửa phía khu vực cấp sạch thấp hơn
Chỉ mở một cửa, đặt vật phẩm vào bên trong, tránh chạm vào thành hộp. - Bước 3: Đóng cửa và chờ (nếu có khử khuẩn)
Đóng kín cửa; nếu có đèn UV, bật theo thời gian quy định để khử khuẩn. - Bước 4: Mở cửa phía khu vực sạch hơn
Sau khi cửa còn lại đã khóa, người bên kia mở cửa và lấy vật phẩm. - Bước 5: Đóng cửa sau khi hoàn tất
Đảm bảo cửa được đóng kín hoàn toàn trước khi thực hiện lần chuyển tiếp theo.
Lưu ý quan trọng
- Không mở đồng thời hai cửa dưới bất kỳ hình thức nào
- Luôn vệ sinh và khử khuẩn vật phẩm trước khi đưa vào
- Không đặt vật phẩm quá tải hoặc vượt kích thước hộp
- Vệ sinh Pass Box định kỳ để duy trì hiệu quả
- Tuân thủ đúng quy trình phòng sạch của từng khu vực
Sử dụng Static Pass Box đúng cách không chỉ giúp duy trì độ sạch mà còn đảm bảo an toàn và hiệu quả vận hành trong phòng sạch.
Những câu hỏi thường gặp về Static Pass Box
Static Pass Box có cần bảo trì không?
Có. Dù cấu tạo đơn giản, thiết bị vẫn cần vệ sinh định kỳ, kiểm tra gioăng cửa và hệ thống interlock để đảm bảo hoạt động ổn định.
Static Pass Box có thể lắp đèn UV không?
Có. Nhiều model hỗ trợ tích hợp đèn UV để khử khuẩn vật phẩm, tuy nhiên cần sử dụng đúng thời gian và đảm bảo an toàn khi vận hành.
Static Pass Box có thay thế Dynamic Pass Box được không?
Không hoàn toàn. Static Pass Box chỉ phù hợp với môi trường yêu cầu kiểm soát ở mức cơ bản. Nếu cần kiểm soát vi sinh và bụi nghiêm ngặt, nên dùng Dynamic Pass Box.
Static Pass Box có lọc được bụi không?
Không. Thiết bị không có màng lọc HEPA hay hệ thống luồng khí, nên không chủ động lọc bụi như Dynamic Pass Box.
Giá Static Pass Box khoảng bao nhiêu?
Tùy kích thước, vật liệu và tính năng, giá thường dao động từ vài triệu đến vài chục triệu đồng.
Nên chọn interlock cơ hay điện tử?
- Interlock cơ: bền, ít lỗi, chi phí thấp
- Interlock điện tử: hiện đại, có thể tích hợp cảnh báo, nhưng chi phí cao hơn
Static Pass Box dùng cho phòng sạch cấp nào?
Phù hợp với phòng sạch cấp độ trung bình (ISO 7–8 hoặc tương đương), không yêu cầu kiểm soát vi sinh quá nghiêm ngặt.
Có cần khử khuẩn vật phẩm trước khi đưa vào không?
Có. Vì không có hệ thống lọc khí, việc vệ sinh/khử khuẩn trước là rất quan trọng để hạn chế nhiễm chéo.
Tạm kết
Static Pass Box là giải pháp trung chuyển vật phẩm đơn giản nhưng hiệu quả trong các môi trường phòng sạch không yêu cầu kiểm soát vi sinh quá nghiêm ngặt. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và tiêu chí lựa chọn sẽ giúp doanh nghiệp sử dụng thiết bị đúng mục đích, tối ưu chi phí và đảm bảo vận hành ổn định. Nếu được ứng dụng đúng cách và tuân thủ quy trình, Static Pass Box vẫn đóng vai trò quan trọng trong việc duy trì độ sạch và hạn chế nhiễm chéo trong nhiều lĩnh vực sản xuất.
