Dynamic Pass Box là gì? Cấu tạo, nguyên lý và ứng dụng

Trong môi trường phòng sạch, việc trung chuyển vật liệu giữa các khu vực có cấp độ sạch khác nhau luôn tiềm ẩn nguy cơ lây nhiễm chéo. Dynamic Pass Box được xem là giải pháp tối ưu giúp kiểm soát nhiễm khuẩn nhờ tích hợp hệ thống lọc khí và tạo dòng khí sạch liên tục trong quá trình vận hành.

Vậy Dynamic Pass Box là gì, cấu tạo ra sao và tại sao thiết bị này ngày càng được ứng dụng rộng rãi trong các ngành dược phẩm, thực phẩm và điện tử? Bài viết dưới đây Phòng Sạch Seiko sẽ giúp bạn hiểu rõ.

Dynamic Pass Box là gì?

Dynamic Pass Box (hộp chuyển hàng động/tự làm sạch) là loại Passbox cao cấp tích hợp hệ thống quạt thổi và bộ lọc HEPA. Thiết bị dùng để vận chuyển vật phẩm giữa các phòng sạch hoặc môi trường sạch – không sạch, giúp loại bỏ bụi bẩn và giảm thiểu ô nhiễm tối đa.

Khác với Static Pass Box (chỉ là hộp trung chuyển thông thường), Dynamic Pass Box hoạt động như một “vùng sạch cục bộ”, nơi không khí được lọc và tuần hoàn liên tục để loại bỏ bụi mịn và vi sinh. Thiết bị thường được trang bị cửa interlock (khóa liên động) nhằm đảm bảo không thể mở đồng thời hai cửa, từ đó duy trì áp suất và kiểm soát nhiễm hiệu quả.

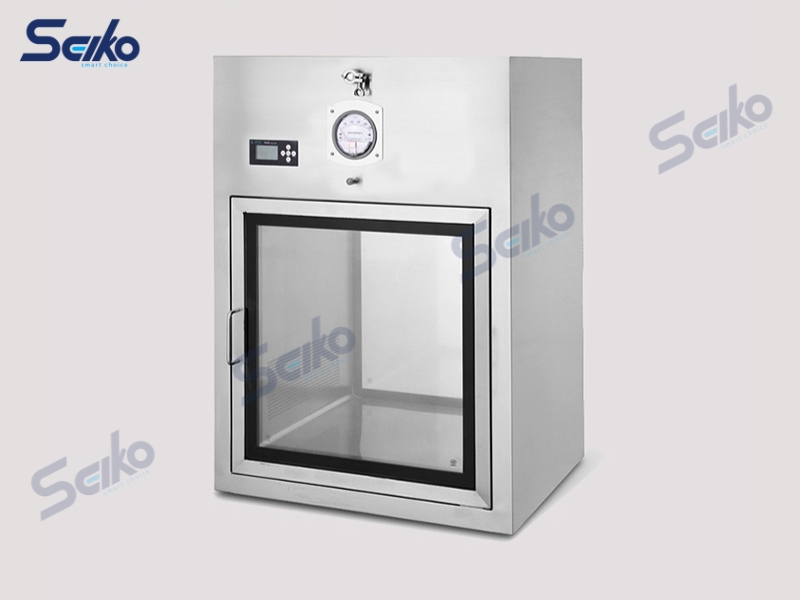

Cấu tạo của Dynamic Pass Box

Dynamic Pass Box được thiết kế như một buồng trung chuyển kín, tích hợp hệ thống lọc và tuần hoàn không khí nhằm đảm bảo môi trường sạch trong suốt quá trình vận hành. Cấu tạo cơ bản bao gồm các thành phần sau:

1. Thân hộp (Housing)

Thường được chế tạo từ inox 304 hoặc inox 316 chống ăn mòn, bề mặt nhẵn, dễ vệ sinh và hạn chế bám bụi. Thiết kế kín giúp ngăn rò rỉ không khí và duy trì điều kiện sạch bên trong.

2. Hệ thống lọc khí (Filtration System)

• Pre-filter: Lọc bụi thô, tăng tuổi thọ cho lọc chính
• HEPA hoặc ULPA filter: Loại bỏ đến 99.97% (HEPA) hoặc cao hơn các hạt bụi siêu nhỏ và vi sinh
  Đây là thành phần quan trọng giúp tạo môi trường sạch cục bộ trong buồng.

3. Quạt (Blower/Fan)

Quạt có nhiệm vụ hút và đẩy không khí qua hệ thống lọc, tạo luồng khí sạch tuần hoàn bên trong pass box. Một số thiết kế còn tạo áp suất dương để ngăn không khí bẩn xâm nhập.

4. Cửa interlock (khóa liên động)

Dynamic Pass Box thường có hai cửa ở hai phía, được trang bị hệ thống khóa liên động cơ hoặc điện tử. Cơ chế này đảm bảo không thể mở đồng thời hai cửa, giúp duy trì áp suất và hạn chế lây nhiễm chéo.

5. Đèn UV (tùy chọn)

Được lắp bên trong buồng để khử khuẩn bề mặt vật liệu trước khi chuyển sang khu vực khác. Đèn UV thường có chế độ hẹn giờ để đảm bảo an toàn khi sử dụng.

6. Bảng điều khiển (Control Panel)

Cho phép người dùng điều chỉnh các thông số như thời gian chạy quạt, thời gian chiếu UV, trạng thái vận hành… Một số dòng cao cấp có màn hình hiển thị và cảnh báo lỗi.

7. Gioăng kín và phụ kiện đi kèm

Gioăng cao su đảm bảo độ kín giữa cửa và thân hộp, ngăn rò rỉ không khí. Ngoài ra còn có kính quan sát, tay nắm, đèn chiếu sáng bên trong (tùy thiết kế).

Dynamic Pass Box là sự kết hợp giữa cơ khí – hệ thống lọc – điều khiển, giúp thiết bị vừa đảm bảo độ kín, vừa tạo được môi trường sạch chủ động trong quá trình trung chuyển vật liệu.

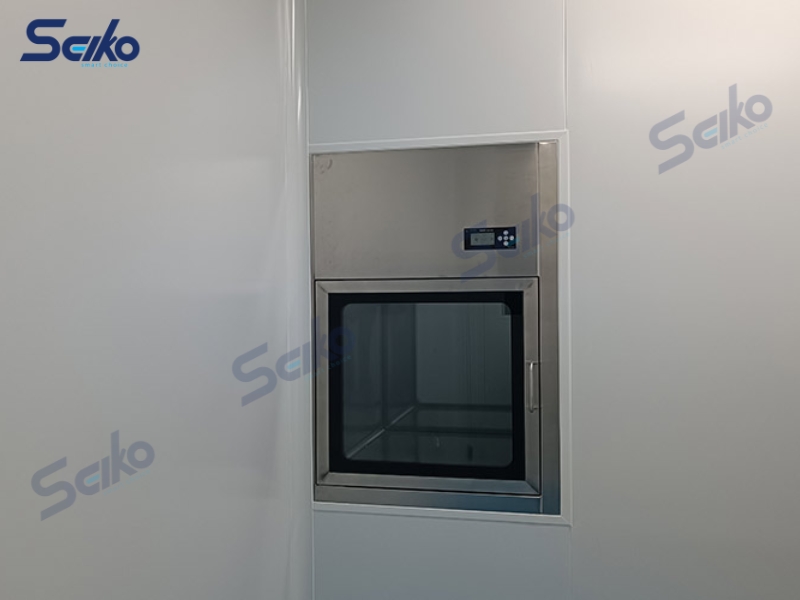

Nguyên lý hoạt động của Dynamic Pass Box

Dynamic Pass Box hoạt động dựa trên nguyên lý tuần hoàn và lọc không khí liên tục để tạo ra môi trường sạch cục bộ bên trong buồng, từ đó hạn chế tối đa nguy cơ lây nhiễm chéo khi trung chuyển vật liệu.

1. Lọc và tuần hoàn không khí

Không khí trong buồng được quạt hút qua pre-filter để loại bỏ bụi thô, sau đó đi qua HEPA/ULPA filter nhằm giữ lại các hạt bụi mịn và vi sinh. Luồng khí sạch sau lọc sẽ được thổi ngược lại vào buồng, tạo thành vòng tuần hoàn khép kín.

2. Tạo môi trường sạch và áp suất ổn định

Trong quá trình vận hành, Dynamic Pass Box duy trì dòng khí sạch liên tục, đồng thời có thể tạo áp suất dương nhẹ bên trong buồng. Điều này giúp ngăn không khí bẩn từ bên ngoài xâm nhập khi mở cửa.

     3. Quy trình trung chuyển vật liệu an toàn

• Mở cửa phía khu vực cấp thấp → đặt vật liệu vào buồng → đóng cửa
• Kích hoạt quạt (và đèn UV nếu có) để làm sạch vật liệu trong một khoảng thời gian nhất định
• Sau khi hoàn tất, mở cửa phía còn lại để lấy vật liệu ra

4. Cơ chế interlock (khóa liên động)

Hệ thống interlock đảm bảo không thể mở đồng thời hai cửa, giúp duy trì áp suất và ngăn luồng không khí giữa hai khu vực trộn lẫn với nhau.

5. Hỗ trợ khử khuẩn (tùy chọn)

Một số thiết bị tích hợp đèn UV để tăng cường khả năng tiêu diệt vi sinh trên bề mặt vật liệu trước khi chuyển sang khu vực sạch hơn.

Tóm lại, Dynamic Pass Box không chỉ là hộp trung chuyển mà còn hoạt động như một “vùng đệm sạch chủ động”, nơi không khí được kiểm soát liên tục nhằm đảm bảo an toàn và duy trì tiêu chuẩn phòng sạch.

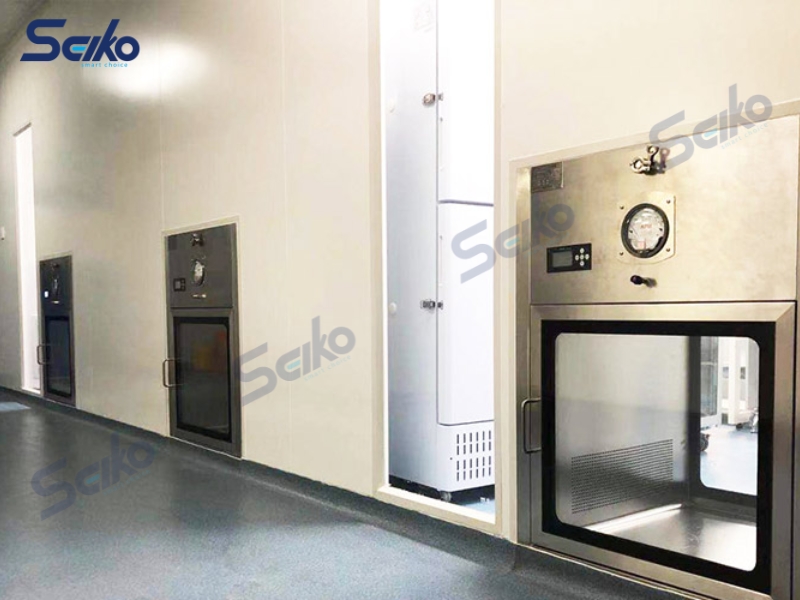

Ứng dụng của Dynamic Pass Box trong phòng sạch

Dynamic Pass Box được sử dụng rộng rãi trong các môi trường yêu cầu kiểm soát nghiêm ngặt về bụi và vi sinh, đóng vai trò là thiết bị trung chuyển an toàn giữa các khu vực có cấp độ sạch khác nhau.

• Ngành dược phẩm (GMP): Trong sản xuất thuốc, Dynamic Pass Box giúp trung chuyển nguyên liệu, bán thành phẩm và dụng cụ giữa các khu vực sạch mà không làm ảnh hưởng đến điều kiện vô trùng. Thiết bị đặc biệt quan trọng trong các khu vực có yêu cầu cao như phòng pha chế, đóng gói vô trùng.
• Ngành thực phẩm – đồ uống: Trong các nhà máy chế biến thực phẩm theo tiêu chuẩn HACCP hoặc ISO 22000, thiết bị giúp hạn chế lây nhiễm chéo giữa khu vực nguyên liệu sống và khu vực thành phẩm, đảm bảo an toàn vệ sinh thực phẩm.
• Ngành điện tử – bán dẫn: Đối với sản xuất linh kiện điện tử, vi mạch, Dynamic Pass Box hỗ trợ kiểm soát bụi mịn và hạt siêu nhỏ, tránh ảnh hưởng đến chất lượng và độ chính xác của sản phẩm.
• Bệnh viện và cơ sở y tế: Thiết bị được ứng dụng trong phòng mổ, phòng cách ly hoặc khu vực vô trùng để trung chuyển dụng cụ, vật tư y tế mà không làm gián đoạn môi trường kiểm soát nhiễm khuẩn.
• Phòng thí nghiệm (Lab): Trong các phòng lab nghiên cứu vi sinh, sinh học phân tử, Dynamic Pass Box giúp đảm bảo việc chuyển mẫu, hóa chất hoặc thiết bị giữa các khu vực được thực hiện an toàn và hạn chế nhiễm chéo.
• Các ngành công nghiệp khác: Ngoài ra, Dynamic Pass Box còn được sử dụng trong mỹ phẩm, sản xuất thiết bị y tế và các lĩnh vực có yêu cầu cao về môi trường sạch.

Nhìn chung, Dynamic Pass Box là giải pháp không thể thiếu trong hệ thống phòng sạch hiện đại, giúp duy trì độ sạch, kiểm soát lây nhiễm chéo và đảm bảo chất lượng sản phẩm trong nhiều lĩnh vực khác nhau.

So sánh Dynamic Pass Box và Static Pass Box

Dynamic Pass Box và Static Pass Box đều là thiết bị trung chuyển vật liệu trong phòng sạch, tuy nhiên khác biệt lớn nằm ở khả năng kiểm soát nhiễm khuẩn và nguyên lý hoạt động. Dưới đây là bảng so sánh chi tiết:

Nhận xét:

• Dynamic Pass Box phù hợp với các môi trường yêu cầu kiểm soát nghiêm ngặt như dược phẩm, phòng mổ, điện tử… nhờ khả năng tạo luồng khí sạch chủ động.
• Static Pass Box là giải pháp kinh tế cho các khu vực không yêu cầu cao về độ sạch, nơi việc trung chuyển đơn thuần là đủ.

Việc lựa chọn loại pass box phù hợp nên dựa trên cấp độ phòng sạch, yêu cầu tiêu chuẩn và ngân sách đầu tư để đảm bảo hiệu quả vận hành tối ưu.

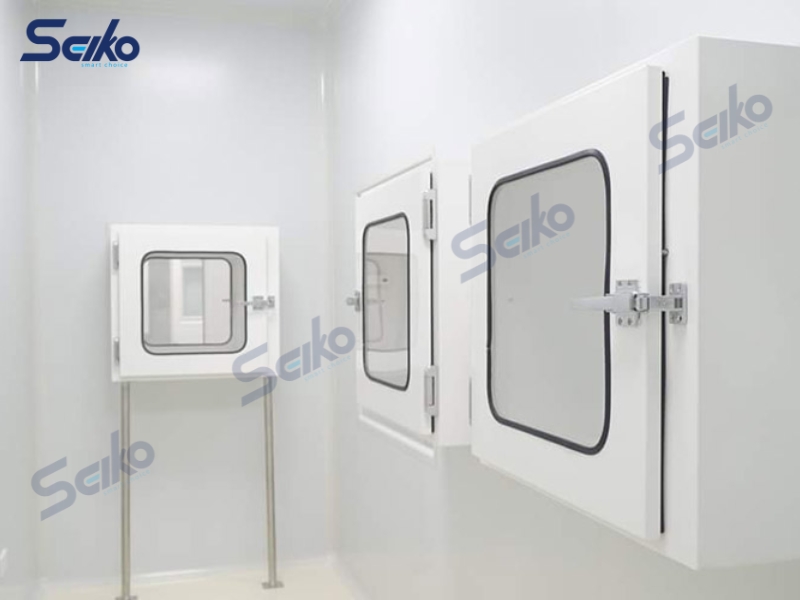

Tiêu chí lựa chọn Dynamic Pass Box phù hợp

Việc lựa chọn Dynamic Pass Box cần dựa trên yêu cầu thực tế của phòng sạch và tiêu chuẩn áp dụng, nhằm đảm bảo hiệu quả kiểm soát lây nhiễm chéo cũng như tối ưu chi phí đầu tư. Dưới đây là các tiêu chí quan trọng:

1. Cấp độ phòng sạch (ISO/GMP)

Xác định cấp độ sạch của khu vực lắp đặt (ISO Class, tiêu chuẩn GMP) để lựa chọn cấu hình phù hợp, đặc biệt là cấp lọc HEPA/ULPA và hiệu suất lọc.

2. Kích thước và thiết kế

Kích thước pass box cần phù hợp với loại vật liệu trung chuyển và không gian lắp đặt. Nên thiết kế đồng bộ với tường panel phòng sạch để đảm bảo độ kín và tính thẩm mỹ.

3. Hệ thống lọc khí

Ưu tiên thiết bị có Pre-filter + HEPA (hoặc ULPA) đạt chuẩn, dễ thay thế và có chứng nhận chất lượng. Đây là yếu tố cốt lõi quyết định khả năng kiểm soát nhiễm.

4. Lưu lượng gió và công suất quạt

Đảm bảo quạt đủ công suất để tạo luồng khí sạch ổn định và duy trì áp suất dương bên trong buồng. Thông số này cần phù hợp với kích thước thiết bị.

5. Vật liệu chế tạo

Nên chọn inox 304 hoặc 316 để đảm bảo chống ăn mòn, dễ vệ sinh và đáp ứng yêu cầu trong môi trường phòng sạch (đặc biệt ngành dược, thực phẩm).

6. Hệ thống interlock (khóa liên động)

Ưu tiên loại interlock điện tử có độ an toàn cao, giúp kiểm soát việc đóng/mở cửa và giảm thiểu rủi ro thao tác sai.

7. Tính năng bổ sung

• Đèn UV khử khuẩn
• Bảng điều khiển thông minh
• Cảnh báo trạng thái hoạt động
  Các tính năng này giúp tăng hiệu quả vận hành và kiểm soát.

8. Tiêu chuẩn và chứng nhận

Thiết bị cần đáp ứng các tiêu chuẩn liên quan như ISO 14644, GMP hoặc các chứng nhận kỹ thuật từ nhà sản xuất.

9. Đơn vị cung cấp và dịch vụ hậu mãi

Lựa chọn nhà cung cấp uy tín, có kinh nghiệm trong lĩnh vực phòng sạch, đảm bảo tư vấn đúng cấu hình, lắp đặt chuẩn và bảo trì định kỳ.

10. Chi phí đầu tư và vận hành

Cân đối giữa ngân sách và nhu cầu sử dụng. Ngoài chi phí ban đầu, cần tính đến chi phí vận hành như điện năng, thay lọc, bảo trì.

Tóm lại, việc chọn Dynamic Pass Box không chỉ dựa vào giá mà cần xem xét tổng thể các yếu tố kỹ thuật và tiêu chuẩn, nhằm đảm bảo thiết bị hoạt động hiệu quả và bền vững trong hệ thống phòng sạch.

Câu hỏi thường gặp (FAQ)

1. Dynamic Pass Box có bắt buộc phải dùng HEPA filter không?

Có. HEPA filter là thành phần cốt lõi giúp loại bỏ bụi mịn và vi sinh, tạo môi trường sạch bên trong buồng. Nếu không có HEPA, thiết bị sẽ không phát huy đúng chức năng của một Dynamic Pass Box.

2. Bao lâu cần thay lọc HEPA trong Dynamic Pass Box?

Thông thường từ 12–24 tháng, tùy vào tần suất sử dụng và mức độ ô nhiễm môi trường. Nên kiểm tra định kỳ để đảm bảo hiệu suất lọc luôn đạt yêu cầu.

3. Dynamic Pass Box có thay thế được Air Shower không?

Không. Dynamic Pass Box dùng để trung chuyển vật liệu, còn Air Shower dùng để làm sạch bụi trên người trước khi vào phòng sạch. Hai thiết bị có chức năng khác nhau và thường được sử dụng kết hợp.

4. Có cần sử dụng đèn UV trong Dynamic Pass Box không?

Không bắt buộc, nhưng nên có nếu cần tăng cường khả năng khử khuẩn bề mặt vật liệu. Tuy nhiên, cần sử dụng đúng thời gian và đảm bảo an toàn.

5. Dynamic Pass Box phù hợp với cấp độ phòng sạch nào?

Phù hợp với các phòng sạch yêu cầu cao như ISO Class 5–7 hoặc các khu vực sản xuất theo tiêu chuẩn GMP, nơi cần kiểm soát nghiêm ngặt lây nhiễm chéo.

6. Có thể lắp Dynamic Pass Box cho phòng sạch hiện hữu không?

Có thể, nhưng cần khảo sát thực tế để đảm bảo vị trí lắp đặt phù hợp, không ảnh hưởng đến cấu trúc phòng và hệ thống HVAC hiện tại.

7. Khi vận hành cần lưu ý điều gì để tránh lây nhiễm chéo?

• Không mở đồng thời hai cửa
• Luôn chạy quạt (và UV nếu có) trước khi mở cửa phía đối diện
• Tuân thủ quy trình SOP và vệ sinh định kỳ

8. Dynamic Pass Box tiêu thụ điện nhiều không?

Mức tiêu thụ điện không quá lớn, chủ yếu từ quạt và đèn UV (nếu có). Tuy nhiên, nên chọn thiết bị có công suất phù hợp để tối ưu chi phí vận hành.

Tạm kết

Dynamic Pass Box là giải pháp quan trọng giúp kiểm soát lây nhiễm chéo trong quá trình trung chuyển vật liệu giữa các khu vực phòng sạch. Với khả năng tạo môi trường sạch cục bộ nhờ hệ thống lọc khí và tuần hoàn không khí, thiết bị này góp phần duy trì độ sạch, ổn định điều kiện vận hành và đáp ứng các tiêu chuẩn như GMP, ISO 14644.

Để phát huy tối đa hiệu quả, doanh nghiệp cần lựa chọn Dynamic Pass Box phù hợp với cấp độ phòng sạch, đồng thời kết hợp đúng với quy trình vận hành và bảo trì định kỳ. Đầu tư đúng ngay từ đầu không chỉ giúp đảm bảo chất lượng sản phẩm mà còn tối ưu chi phí và nâng cao năng lực kiểm soát trong dài hạn.
