FCU là gì? Tìm hiểu chi tiết về Fan Coil Unit trong hệ thống HVAC

Trong các hệ thống điều hòa không khí trung tâm, FCU (Fan Coil Unit) là thiết bị quen thuộc nhưng không phải ai cũng hiểu rõ. Đóng vai trò là bộ phận xử lý nhiệt tại từng khu vực, FCU giúp kiểm soát nhiệt độ linh hoạt, tiết kiệm năng lượng và nâng cao sự thoải mái cho người sử dụng.

Vậy FCU là gì, cấu tạo ra sao, hoạt động như thế nào và được ứng dụng trong những công trình nào? Bài viết dưới đây, Phòng Sạch Seiko sẽ giúp bạn hiểu chi tiết về Fan Coil Unit một cách đầy đủ và dễ hiểu.

FCU là gì?

FCU (Fan Coil Unit) là thiết bị đầu cuối trong hệ thống điều hòa không khí trung tâm (HVAC), có nhiệm vụ xử lý nhiệt độ không khí trong từng khu vực riêng biệt. FCU hoạt động bằng cách sử dụng nước lạnh hoặc nước nóng từ hệ thống trung tâm (như chiller hoặc boiler), kết hợp với quạt để làm mát hoặc sưởi ấm không khí trước khi cấp vào phòng.

Hiểu đơn giản, Fan Coil Unit gồm 2 phần chính:

• Fan (quạt): hút và thổi không khí
• Coil (dàn trao đổi nhiệt): làm lạnh hoặc làm nóng không khí

Không khí trong phòng sẽ được hút vào FCU, đi qua dàn coil để trao đổi nhiệt, sau đó được thổi trở lại không gian với nhiệt độ mong muốn. Nhờ đó, FCU giúp kiểm soát nhiệt độ linh hoạt theo từng phòng hoặc từng khu vực, rất phổ biến trong các công trình như khách sạn, văn phòng, bệnh viện và chung cư cao cấp.

Cấu tạo của FCU (Fan Coil Unit)

FCU (Fan Coil Unit) được thiết kế tương đối đơn giản nhưng tối ưu cho việc trao đổi nhiệt và phân phối không khí. Một bộ FCU tiêu chuẩn thường bao gồm các thành phần chính sau:

1. Quạt (Fan)

• Là bộ phận tạo lưu lượng gió, có nhiệm vụ hút không khí trong phòng và thổi qua dàn coil.
• Thường sử dụng quạt ly tâm (đối với FCU âm trần nối ống gió) hoặc quạt hướng trục (với một số loại khác).
• Ảnh hưởng trực tiếp đến lưu lượng gió, độ ồn và hiệu suất hoạt động.

2. Dàn trao đổi nhiệt (Coil)

• Là nơi diễn ra quá trình trao đổi nhiệt giữa không khí và nước lạnh/nóng.
• Gồm các ống đồng và cánh tản nhiệt bằng nhôm.
• Có thể sử dụng:
  • Nước lạnh (từ chiller) để làm mát
  • Nước nóng (từ boiler) để sưởi

3. Bộ lọc không khí (Filter)

• Giữ lại bụi bẩn, tạp chất trong không khí trước khi đi qua coil.
• Giúp cải thiện chất lượng không khí và bảo vệ dàn coil khỏi bám bẩn.
• Thường là lọc thô, dễ tháo lắp và vệ sinh.

4. Khay nước ngưng (Drain Pan)

• Thu gom nước ngưng tụ khi không khí được làm lạnh.
• Được kết nối với ống thoát nước để tránh rò rỉ ra ngoài.
• Thiết kế chống tràn để đảm bảo an toàn vận hành.

5. Van điều khiển (Control Valve)

• Điều chỉnh lưu lượng nước lạnh/nóng đi vào dàn coil.
• Giúp kiểm soát nhiệt độ theo nhu cầu sử dụng.
• Có thể là van 2 ngả hoặc 3 ngả, kết hợp với thermostat.

6. Vỏ máy (Casing)

• Bao bọc và bảo vệ toàn bộ các bộ phận bên trong.
• Thường làm bằng kim loại sơn tĩnh điện, chống ăn mòn.
• Một số loại FCU âm trần sẽ có thiết kế gọn nhẹ để dễ lắp đặt.

Nhờ cấu tạo đơn giản nhưng hiệu quả, Fan Coil Unit (FCU) trở thành giải pháp phổ biến trong các hệ thống điều hòa trung tâm, đặc biệt ở những công trình cần điều khiển nhiệt độ theo từng khu vực riêng biệt.

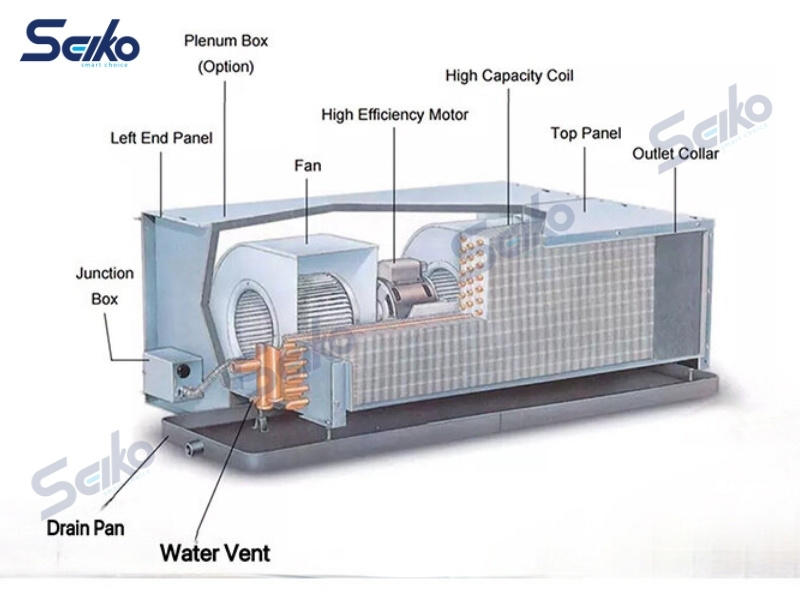

Nguyên lý hoạt động của FCU (Fan Coil Unit)

FCU hoạt động dựa trên nguyên lý trao đổi nhiệt giữa không khí và nước lạnh hoặc nước nóng, kết hợp với quạt để lưu thông không khí trong phòng. Quá trình này diễn ra liên tục theo các bước sau:

1. Hút và lọc không khí

• Quạt trong FCU hút không khí hồi từ không gian phòng.
• Không khí đi qua bộ lọc (filter) để loại bỏ bụi bẩn và tạp chất trước khi vào dàn coil.

2. Trao đổi nhiệt tại dàn coil

• Nước lạnh (từ chiller) hoặc nước nóng (từ boiler) được dẫn vào dàn coil.
• Khi không khí đi qua coil:
  • Nếu là nước lạnh → không khí bị làm mát
  • Nếu là nước nóng → không khí được sưởi ấm
• Quá trình này không trộn nước với không khí, mà chỉ trao đổi nhiệt gián tiếp qua bề mặt ống và cánh tản nhiệt.

3. Thổi không khí đã xử lý trở lại phòng

• Sau khi được điều chỉnh nhiệt độ, không khí được quạt thổi trở lại không gian sử dụng.
• Tạo thành vòng tuần hoàn khép kín trong khu vực.

4. Xử lý nước ngưng

• Khi làm lạnh, hơi ẩm trong không khí ngưng tụ thành nước trên bề mặt coil.
• Nước này được thu vào khay nước ngưng và thoát ra ngoài qua đường ống xả.

Cơ chế điều khiển nhiệt độ

• FCU thường được điều khiển bằng thermostat.
• Khi nhiệt độ phòng đạt mức cài đặt:
  • Van nước sẽ giảm hoặc ngừng cấp nước vào coil
  • Hoặc quạt sẽ giảm tốc độ / tắt
    → Giúp tiết kiệm năng lượng và duy trì nhiệt độ ổn định.

Nguyên lý hoạt động của FCU (Fan Coil Unit) là:
Hút không khí → Lọc → Trao đổi nhiệt với nước → Thổi lại không khí đã xử lý → Lặp lại chu trình

Nhờ nguyên lý đơn giản nhưng hiệu quả này, FCU có thể kiểm soát nhiệt độ linh hoạt cho từng khu vực, phù hợp với nhiều loại công trình khác nhau.

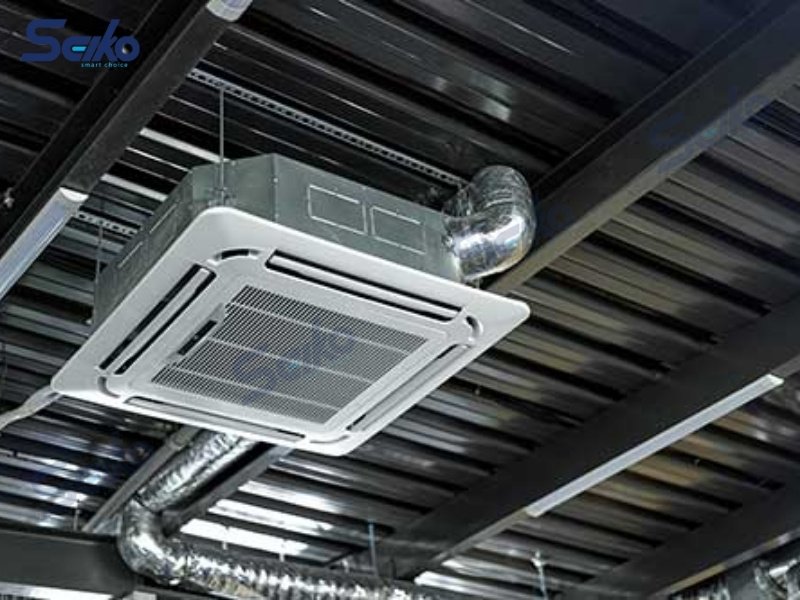

Vai trò và lợi ích của FCU (Fan Coil Unit)

Vai trò của FCU trong hệ thống HVAC

• Thiết bị đầu cuối (terminal unit): FCU là nơi trực tiếp xử lý nhiệt độ không khí trước khi cấp vào không gian sử dụng.
• Điều hòa theo từng khu vực (zone control): Cho phép kiểm soát nhiệt độ riêng biệt cho từng phòng hoặc từng khu vực.
• Phân phối không khí: Đảm bảo lưu thông và duy trì sự đồng đều nhiệt độ trong không gian.
• Kết nối với hệ thống trung tâm: Hoạt động cùng chiller/boiler để tạo thành hệ thống điều hòa tổng thể.

Lợi ích của FCU

Tiết kiệm năng lượng

• Chỉ làm lạnh/sưởi tại khu vực cần thiết thay vì toàn bộ công trình.
• Có thể tắt/mở linh hoạt theo từng phòng → giảm điện năng tiêu thụ.

Điều khiển linh hoạt

• Dễ dàng điều chỉnh nhiệt độ theo nhu cầu từng không gian.
• Phù hợp với công trình có nhiều phòng chức năng khác nhau (khách sạn, văn phòng).

Vận hành êm ái

• Độ ồn thấp, phù hợp với môi trường cần yên tĩnh như phòng ngủ, bệnh viện.

Thiết kế gọn nhẹ, linh hoạt

• Nhiều kiểu lắp đặt: âm trần, treo trần, đặt sàn.
• Dễ tích hợp vào thiết kế nội thất.

Chi phí vận hành và bảo trì hợp lý

• Cấu tạo đơn giản → dễ bảo trì, thay thế linh kiện.
• Không cần hệ thống ống gas phức tạp như một số giải pháp khác.

Tăng tiện nghi và chất lượng không gian

• Giữ nhiệt độ ổn định, tạo cảm giác thoải mái cho người sử dụng.
• Có thể kết hợp với hệ thống gió tươi để cải thiện chất lượng không khí.

FCU (Fan Coil Unit) không chỉ đóng vai trò quan trọng trong việc điều hòa nhiệt độ, mà còn mang lại nhiều lợi ích về tiết kiệm năng lượng, linh hoạt vận hành và nâng cao trải nghiệm người dùng, đặc biệt trong các công trình hiện đại.

Phân loại FCU phổ biến

FCU (Fan Coil Unit) được phân loại dựa trên nhiều tiêu chí khác nhau nhằm đáp ứng đa dạng nhu cầu thiết kế và vận hành trong hệ thống HVAC. Dưới đây là các cách phân loại phổ biến nhất:

Phân loại theo vị trí lắp đặt

• FCU âm trần nối ống gió (Ducted FCU)
  Lắp đặt ẩn trên trần, kết nối với hệ thống ống gió để phân phối không khí đến nhiều khu vực. Phù hợp với không gian yêu cầu thẩm mỹ cao.
• FCU treo trần (Ceiling Exposed FCU)
  Lắp nổi dưới trần, dễ thi công và bảo trì, thường dùng trong văn phòng hoặc khu thương mại.
• FCU đặt sàn (Floor Mounted FCU)
  Đặt sát sàn, thích hợp cho không gian không có trần giả hoặc cải tạo công trình.

Phân loại theo áp suất tĩnh

• FCU áp suất thấp (Low Static Pressure)
  Dùng cho không gian nhỏ, không yêu cầu ống gió dài.
• FCU áp suất trung bình (Medium Static Pressure)
  Có thể kết nối với hệ thống ống gió ngắn đến trung bình.
• FCU áp suất cao (High Static Pressure)
  Phù hợp với hệ thống ống gió dài, nhiều nhánh hoặc không gian lớn.

Phân loại theo số ống nước

• FCU 2 ống (2-Pipe FCU)
  • Sử dụng chung một đường ống cho nước nóng hoặc nước lạnh.
  • Tại một thời điểm chỉ làm lạnh hoặc sưởi.
  • Chi phí đầu tư thấp, hệ thống đơn giản.
• FCU 4 ống (4-Pipe FCU)
  • Có 2 đường nước lạnh và 2 đường nước nóng riêng biệt.
  • Có thể làm lạnh và sưởi đồng thời ở các khu vực khác nhau.
  • Linh hoạt hơn nhưng chi phí cao hơn.

Phân loại theo hướng thổi gió

• FCU thổi ngang
  Phổ biến trong các thiết kế âm trần nối ống gió.
• FCU thổi đứng
  Thường dùng cho loại đặt sàn hoặc treo tường.

Việc lựa chọn loại FCU phù hợp phụ thuộc vào nhiều yếu tố như không gian lắp đặt, nhu cầu sử dụng, thiết kế hệ thống và ngân sách đầu tư. Hiểu rõ các loại Fan Coil Unit sẽ giúp tối ưu hiệu quả vận hành và chi phí cho công trình.

So sánh FCU với AHU và VRV/VRF

Ba hệ thống FCU, AHU và VRV/VRF đều được sử dụng phổ biến trong HVAC, nhưng khác nhau về nguyên lý, phạm vi ứng dụng và chi phí. Dưới đây là bảng so sánh giúp bạn dễ hình dung:

Bảng so sánh FCU – AHU – VRV/VRF

Khi nào nên dùng FCU?

• Công trình sử dụng hệ thống chiller trung tâm.
• Cần điều khiển nhiệt độ riêng từng phòng (khách sạn, căn hộ, văn phòng nhỏ).
• Yêu cầu độ ồn thấp và tiết kiệm năng lượng.
• Có thể kết hợp với hệ thống AHU hoặc PAU để cấp gió tươi.

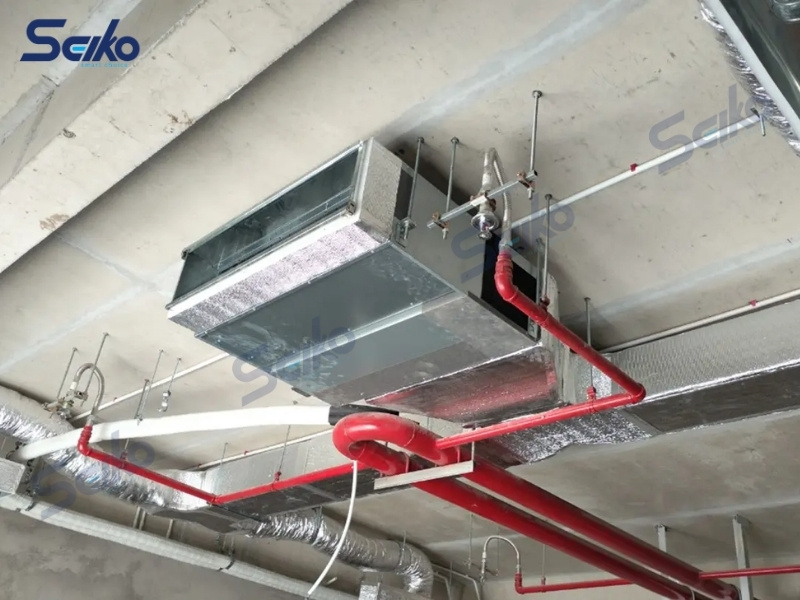

Tiêu chí lựa chọn FCU phù hợp

Việc lựa chọn FCU (Fan Coil Unit) đúng sẽ ảnh hưởng trực tiếp đến hiệu quả làm mát, chi phí vận hành và độ bền hệ thống. Dưới đây là các tiêu chí quan trọng cần cân nhắc:

Công suất làm lạnh/sưởi (Capacity)

• Được tính theo BTU/h hoặc kW.
• Cần phù hợp với diện tích, tải nhiệt của không gian (số người, thiết bị, hướng nắng…).
• Chọn sai công suất:
  • Quá nhỏ → không đủ làm mát
  • Quá lớn → lãng phí điện, giảm hiệu quả

Lưu lượng gió (Airflow)

• Ảnh hưởng đến khả năng phân phối không khí trong phòng.
• Không gian lớn hoặc nhiều người → cần lưu lượng gió cao hơn.
• Cần cân đối giữa hiệu suất và độ ồn.

Áp suất tĩnh (Static Pressure)

• Quan trọng với FCU nối ống gió.
• Nếu hệ thống ống gió dài hoặc nhiều nhánh → cần FCU áp suất cao hơn.
• Chọn sai có thể khiến gió yếu, phân phối không đều.

Độ ồn (Noise Level)

• Đặc biệt quan trọng với:
  • Phòng ngủ
  • Khách sạn
  • Bệnh viện
• Nên chọn FCU có độ ồn thấp (dB) để đảm bảo sự thoải mái.

Loại FCU và vị trí lắp đặt

• Âm trần nối ống gió → thẩm mỹ cao
• Treo trần → dễ lắp đặt
• Đặt sàn → phù hợp cải tạo
  → Lựa chọn tùy theo thiết kế kiến trúc và không gian.

Hệ thống ống nước (2 ống hay 4 ống)

• 2 ống: chi phí thấp, chỉ làm lạnh hoặc sưởi tại một thời điểm
• 4 ống: linh hoạt, có thể làm lạnh và sưởi đồng thời
  → Phù hợp công trình yêu cầu cao về tiện nghi

Khả năng điều khiển

• Có thể tích hợp thermostat, BMS (hệ thống quản lý tòa nhà)
• Điều khiển tốc độ quạt, van nước → tối ưu vận hành

Tiết kiệm năng lượng

• Ưu tiên thiết bị có hiệu suất cao, động cơ tiết kiệm điện (EC motor nếu có).
• Giảm chi phí vận hành lâu dài.

Thương hiệu và độ bền

• Chọn các hãng uy tín để đảm bảo:
  • Chất lượng ổn định
  • Dễ bảo trì, thay thế linh kiện
• Có đầy đủ bảo hành và dịch vụ kỹ thuật.

Chi phí đầu tư và bảo trì

• Cân đối giữa chi phí ban đầu và chi phí vận hành lâu dài.
• Không nên chọn chỉ dựa trên giá rẻ.

Để chọn được FCU phù hợp, cần xem xét đồng thời các yếu tố kỹ thuật (công suất, lưu lượng, áp suất), điều kiện sử dụng và ngân sách. Một lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành hiệu quả, ổn định và tiết kiệm chi phí trong dài hạn.

Những câu hỏi thường gặp về FCU (FAQ)

FCU khác gì AHU?

• FCU: Dùng cho phòng hoặc khu vực nhỏ, không xử lý gió tươi trực tiếp.
• AHU: Dùng cho không gian lớn, có khả năng xử lý và cấp gió tươi.
  → Hai thiết bị thường được kết hợp trong cùng hệ thống.

FCU dùng nước hay gas?

FCU sử dụng nước lạnh/nóng từ chiller hoặc boiler, không dùng gas trực tiếp như hệ VRV/VRF.

FCU có cần gió tươi không?

Có. Tuy nhiên, FCU không tự cấp gió tươi, mà cần kết hợp với hệ thống khác như AHU hoặc PAU để đảm bảo chất lượng không khí.

FCU có tốn điện không?

FCU tiêu thụ điện chủ yếu cho quạt và hệ điều khiển, nên mức tiêu thụ khá thấp so với hệ điều hòa cục bộ. Tổng điện năng phụ thuộc vào cả hệ chiller trung tâm.

Bao lâu nên bảo trì FCU?

• Vệ sinh lọc gió: 1–3 tháng/lần
• Kiểm tra tổng thể: 6–12 tháng/lần
  → Bảo trì định kỳ giúp tăng tuổi thọ và hiệu suất.

FCU có gây ồn không?

Thông thường độ ồn thấp, nhưng có thể tăng nếu:

• Lắp đặt sai kỹ thuật
• Bụi bẩn bám nhiều
• Quạt hoặc motor bị hao mòn

FCU phù hợp với công trình nào?

• Khách sạn
• Chung cư cao cấp
• Văn phòng
• Bệnh viện
  → Những nơi cần điều hòa theo từng phòng/khu vực.

FCU 2 ống và 4 ống khác nhau như thế nào?

• FCU 2 ống: Chỉ làm lạnh hoặc sưởi tại một thời điểm
• FCU 4 ống: Có thể làm lạnh và sưởi đồng thời ở các khu vực khác nhau
  → 4 ống linh hoạt hơn nhưng chi phí cao hơn

Tạm kết

FCU (Fan Coil Unit) là một trong những thiết bị quan trọng trong hệ thống HVAC, giúp kiểm soát nhiệt độ linh hoạt theo từng khu vực và tối ưu hiệu quả sử dụng năng lượng.

Để phát huy tối đa hiệu quả của Fan Coil Unit, việc lựa chọn đúng loại FCU, phù hợp với nhu cầu sử dụng và thiết kế hệ thống là yếu tố then chốt. Hy vọng những thông tin trong bài viết trên của Phòng Sạch Seiko đã giúp bạn hiểu rõ FCU là gì cũng như cách ứng dụng thiết bị này một cách hiệu quả trong thực tế.
