Trong hệ thống phòng sạch, nếu ví màng lọc HEPA là “lá chắn” cuối cùng thì AHU (Air Handling Unit) chính là “trái tim” điều huyết mạch không khí. Một hệ thống phòng sạch đạt chuẩn ISO hay GMP không thể vận hành nếu thiếu thiết bị xử lý không khí AHU.
Bài viết này, Phòng Sạch Seiko sẽ đi sâu vào phân tích cấu tạo, nguyên lý và những tiêu chuẩn khắt khe nhất của AHU phòng sạch, giúp các kỹ sư và nhà quản lý có cái nhìn thấu đáo nhất. Theo dõi ngay nhé!
AHU phòng sạch là gì? Khác biệt so với AHU thông thường
AHU (Thiết bị xử lý không khí) là một thiết bị trao đổi nhiệt và xử lý ẩm, dùng để kiểm soát các thông số: nhiệt độ, độ ẩm, độ sạch và áp suất của không khí trước khi đưa vào phòng.
Sự khác biệt cốt lõi:
Khác với AHU dùng cho tòa nhà văn phòng hay trung tâm thương mại, AHU phòng sạch có những yêu cầu đặc thù:
- Độ kín khít cao: Để tránh rò rỉ khí chưa qua xử lý.
- Cấp độ lọc: Tích hợp nhiều tầng lọc (G4, F8, F9) trước khi dẫn khí đến lọc HEPA.
- Vật liệu: Thường sử dụng Panel Sandwich cách nhiệt bằng PU hoặc Rockwool với bề mặt thép không gỉ (SUS304) để chống bám bụi và vi khuẩn.
- Áp suất tĩnh: Cao hơn nhiều để thắng được lực cản của hệ thống ống gió dài và các màng lọc mật độ cao.
Cấu tạo chi tiết của một hệ thống AHU phòng sạch tiêu chuẩn
Để xử lý không khí đạt mức vô trùng, AHU bao gồm các module thành phần được lắp ráp liên hoàn:
Vỏ thiết bị (Casing)
Sử dụng cấu trúc khung nhôm định hình kết hợp panel hai lớp. Độ dày panel thường là 25mm hoặc 50mm tùy vào yêu cầu cách âm và cách nhiệt. Điều quan trọng nhất là cấu tạo “Double Skin” giúp bề mặt bên trong phẳng mịn, không có góc chết để vi khuẩn cư trú.
Bộ lọc không khí (Air Filters)
Đây là phần quan trọng nhất để định danh AHU phòng sạch:
- Lọc sơ cấp (Pre-filter): Loại bỏ các hạt bụi lớn (>10μm).
- Lọc thứ cấp (Medium filter): Loại bỏ bụi mịn (1μm – 10μm). Thường là lọc túi (Bag filter).
Dàn trao đổi nhiệt (Heat Exchanger Coils)
Bao gồm dàn lạnh (Cooling coil) và dàn nóng (Heating coil). Đây là nơi thực hiện quá trình làm lạnh/sưởi ấm và tách ẩm bằng cách cho không khí đi qua các ống đồng cánh nhôm.

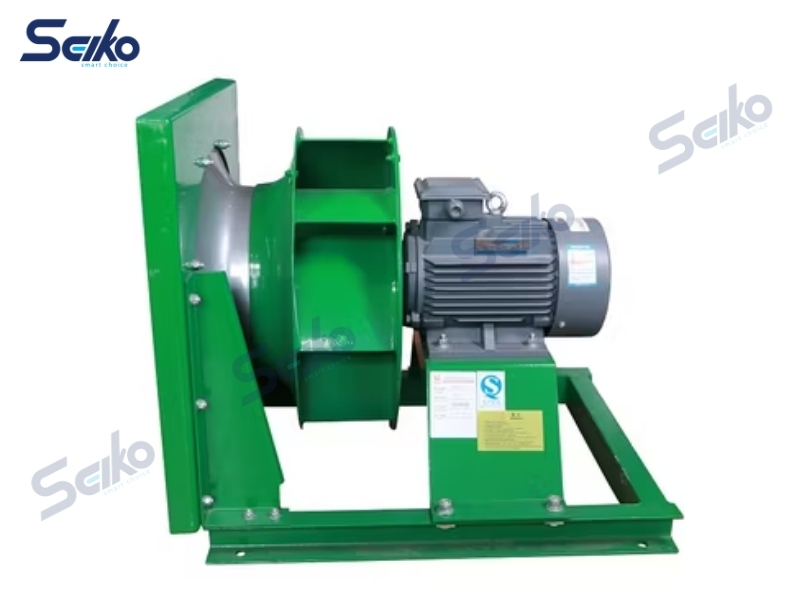

Quạt truyền động (Blower/Fan)
Thường sử dụng quạt ly tâm truyền động trực tiếp hoặc quạt Plug Fan có hiệu suất cao, độ ồn thấp và khả năng điều chỉnh lưu lượng linh hoạt thông qua biến tần (VFD).
Module xử lý độ ẩm (Humidifier/Dehumidifier)
Trong phòng sạch dược phẩm hoặc điện tử, độ ẩm cần được duy trì ở mức cực kỳ chính xác (thường là 45% – 55%). AHU sẽ tích hợp bộ phun ẩm bằng hơi nước hoặc bộ bánh xe hút ẩm (Desiccant wheel).
Nguyên lý vận hành của AHU trong sơ đồ phòng sạch
Hãy tưởng tượng AHU phòng sạch giống như một “nhà máy lọc và tinh chế” không khí khổng lồ. Quy trình này không chỉ là thổi gió, mà là một chuỗi xử lý nghiêm ngặt để biến không khí ngoài trời (vốn đầy bụi và ẩm) thành luồng khí siêu sạch.
Tùy vào thiết kế, AHU sẽ chạy theo chu trình kín (tái sử dụng khí hồi để tiết kiệm điện) hoặc chu trình hở (dùng 100% khí tươi cho các phòng thí nghiệm hóa chất độc hại). Cụ thể quy trình gồm 4 bước sau:
Bước 1: Hút khí
Giai đoạn này giống như việc chuẩn bị nguyên liệu đầu vào.
- Khí tươi (Fresh Air): Lấy từ môi trường bên ngoài để cung cấp oxy cho người bên trong.
- Khí hồi (Return Air): Là luồng khí từ trong phòng sạch được hút ngược trở lại. Vì luồng khí này đã sạch sẵn và có nhiệt độ ổn định, việc trộn nó với khí tươi sẽ giúp máy không phải làm việc quá tải để làm lạnh lại từ đầu.
- Cửa gió điều chỉnh: AHU sử dụng các lá lật (damper) để căn chỉnh chính xác tỷ lệ giữa khí tươi và khí hồi (ví dụ: 20% tươi – 80% hồi).
Bước 2: Lọc thô
Không khí sau khi trộn sẽ đi qua các lớp lọc để “tống khứ” bụi bẩn:
- Lọc thô (G4): Giữ lại lá cây, côn trùng, và các hạt bụi to mà mắt thường nhìn thấy được. Việc này không chỉ làm sạch mà còn giúp dàn lạnh bên trong không bị bám bẩn, tránh hỏng hóc.
- Lọc túi (F8/F9): Những hạt bụi mịn siêu nhỏ sẽ bị giữ lại ở đây. Đây là chặng kiểm soát quan trọng trước khi không khí bước vào giai đoạn “chế biến” nhiệt độ.
Bước 3: Điều chỉnh nhiệt – ẩm
Đây là giai đoạn phức tạp nhất, nơi không khí được điều chỉnh để “chiều lòng” các tiêu chuẩn phòng sạch:
- Hạ nhiệt và Tách ẩm: Không khí đi qua dàn lạnh (Cooling Coil). Tại đây, không khí bị làm lạnh đột ngột xuống dưới điểm sương. Bạn hãy tưởng tượng giống như một ly nước đá có hơi nước bám ngoài thành ly – độ ẩm trong không khí sẽ đọng thành nước và chảy ra ngoài. Đây là cách AHU làm khô không khí.
- Sưởi ấm lại (Re-heat): Sau khi tách ẩm, không khí thường bị quá lạnh. Lúc này, dàn nóng (Heating Coil) sẽ liếm nhẹ nhiệt lượng để đưa không khí về đúng nhiệt độ tiêu chuẩn (thường là 22°C – 24°C) trước khi thổi vào phòng.
Bước 4: Cấp khí
Sau khi đã sạch, khô và mát, không khí cần một “cú hích” để đi tới phòng sạch:
- Quạt tăng áp: Quạt ly tâm công suất lớn tạo lực đẩy mạnh mẽ, tống luồng khí này vào hệ thống ống gió.
- Điểm đến cuối cùng: Không khí đi qua các hộp lọc HEPA/ULPA gắn trên trần phòng sạch. Tại đây, 99.99% vi khuẩn và bụi siêu nhỏ sẽ bị loại bỏ hoàn toàn trước khi không khí nhẹ nhàng tỏa xuống không gian làm việc.
Các thông số kỹ thuật khi tính toán AHU
Để đạt đủ dung lượng chuyên sâu, chúng ta cần phân tích các biến số vật lý:
Lưu lượng gió (Airflow rate)
Được tính toán dựa trên số lần trao đổi gió (ACH – Air Changes per Hour). Đối với phòng sạch Class 100, số lần trao đổi gió có thể lên tới 240 – 480 lần/giờ.
Áp suất tĩnh (Static Pressure)
Kỹ sư phải tính toán tổng trở lực của toàn hệ thống (ống gió, cửa gió, màng lọc lúc mới và lúc đã bám bẩn). Công thức cơ bản:
Công suất làm lạnh (Cooling Capacity)
Phải tính đến nhiệt lượng tỏa ra từ máy móc, con người và sự xâm nhập nhiệt từ môi trường bên ngoài.
Ứng dụng của AHU theo từng cấp độ phòng sạch
Tùy vào tiêu chuẩn ISO 14644-1, cấu hình AHU sẽ thay đổi:
- ISO 8 & ISO 7 (Phòng sạch công nghiệp): AHU tập trung vào kiểm soát nhiệt độ và lọc bụi thông thường.
- ISO 5 & ISO 6 (Bán dẫn/Dược phẩm): AHU yêu cầu tích hợp hệ thống kiểm soát độ ẩm sâu và màng lọc ULPA cấp độ cao.
- Phòng sạch sinh học (Biosafety Level): AHU phải có hệ thống lọc khí thải (Exhaust Air) để đảm bảo mầm bệnh không thoát ra ngoài môi trường.

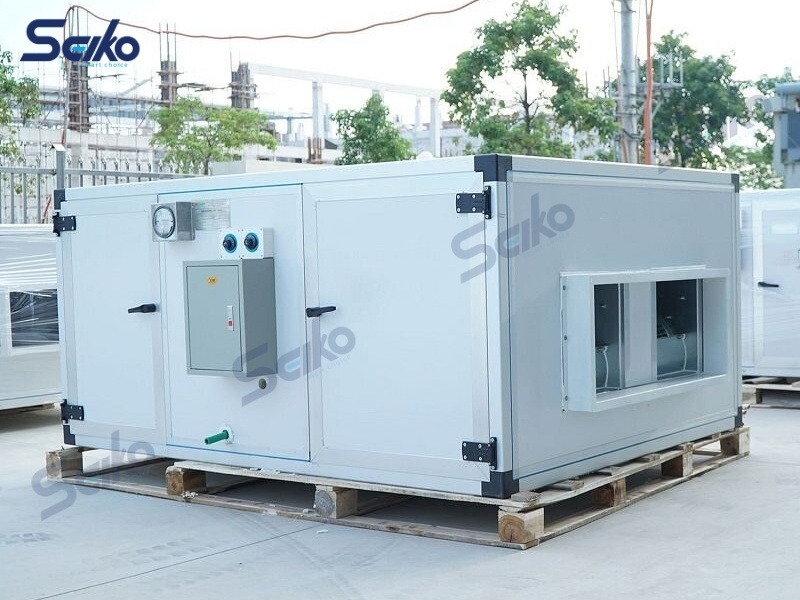

Hướng dẫn bảo trì AHU phòng sạch đúng cách
Việc bảo trì kém sẽ biến AHU từ thiết bị làm sạch thành “nguồn phát tán ô nhiễm”.
- Vệ sinh định kỳ: Kiểm tra và rửa máng thoát nước ngưng để tránh vi khuẩn và nấm mốc (biofilm) phát triển.
- Kiểm tra chênh áp: Sử dụng đồng hồ đo chênh áp (Magnahelic) để biết chính xác thời điểm cần thay thế lọc túi và lọc sơ cấp.
- Kiểm tra dây curoa (nếu có): Đảm bảo không có bụi cao su phát sinh từ sự mài mòn của dây curoa đi vào dòng khí.
Xu hướng AHU 4.0: Thông minh và Tiết kiệm năng lượng
Ngành HVAC đang chuyển dịch mạnh mẽ sang công nghệ xanh:
- Động cơ EC (Electronically Commutated): Tiết kiệm đến 30% điện năng so với động cơ AC truyền thống.
- Hệ thống cảm biến IoT: Theo dõi thời gian thực nồng độ hạt bụi, CO2 và hiệu suất của AHU thông qua điện thoại thông minh.
- Thu hồi nhiệt (Heat Recovery): Sử dụng bánh xe nhiệt (Thermal wheel) để tận dụng nhiệt năng từ khí thải làm ấm khí tươi, giảm tải cho dàn nóng/lạnh.
Tạm kết
AHU phòng sạch không đơn thuần là một cái hộp chứa quạt và dàn lạnh; nó là một hệ thống kỹ thuật phức tạp quyết định sự thành bại của một dự án phòng sạch. Hi vọng qua bài viết trên của Phòng Sạch Seiko, bạn đã nắm vững được cấu tạo, nguyên lý cũng như tầm quan trọng của thiết bị này.
Việc đầu tư một hệ thống AHU chất lượng ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí vận hành và rủi ro sản phẩm lỗi trong tương lai.
