Trong các dự án phòng sạch đạt chuẩn GMP, bước kiểm tra trước khi bàn giao thiết bị đóng vai trò vô cùng quan trọng. FAT – Factory Acceptance Test là quy trình nghiệm thu tại nhà máy sản xuất nhằm đảm bảo hệ thống hoạt động đúng thiết kế, đúng thông số kỹ thuật.
Vậy quy trình FAT phòng sạch là gì và được thực hiện như thế nào, gồm những hạng mục gì và cần tuân thủ các tiêu chuẩn nào? Hãy cùng Phòng Sạch Seiko tìm hiểu chi tiết trong bài viết dưới đây nhé!
FAT – Factory Acceptance Test là gì?
FAT – Factory Acceptance Test là quá trình kiểm tra, chạy thử và nghiệm thu thiết bị hoặc hệ thống tại nhà máy sản xuất trước khi giao hàng đến công trình lắp đặt. Mục tiêu của FAT là xác nhận thiết bị đáp ứng đúng yêu cầu kỹ thuật, tiêu chuẩn chất lượng và các thông số đã cam kết trong hợp đồng hoặc URS (User Requirement Specification).
Trong lĩnh vực phòng sạch, FAT thường được thực hiện đối với các hệ thống như AHU, HVAC, tủ điện điều khiển, dây chuyền sản xuất, Pass Box, Air Shower… trước khi vận chuyển đến nhà máy dược, thực phẩm hoặc điện tử.

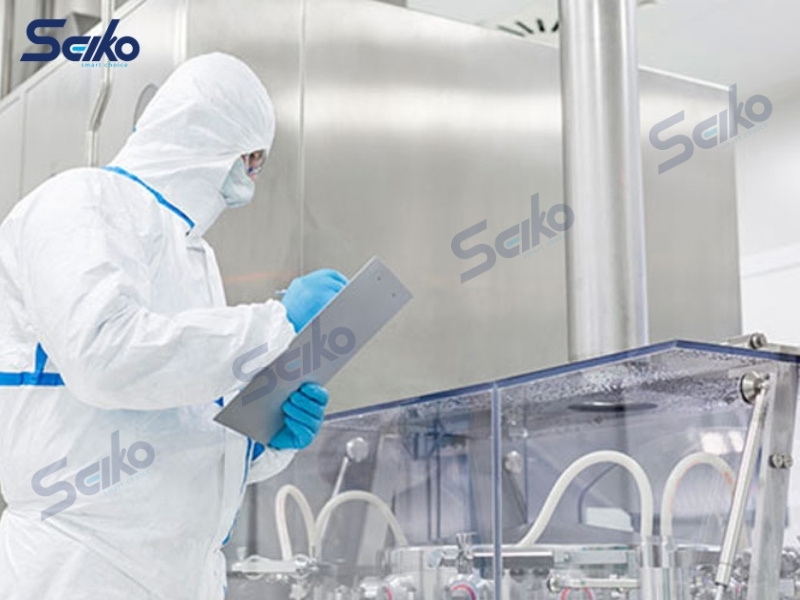

Tại sao FAT quan trọng trong dự án phòng sạch?
Trong các dự án phòng sạch (Cleanroom), nơi yêu cầu kiểm soát nghiêm ngặt về bụi, vi sinh, áp suất, nhiệt độ và độ ẩm, FAT – Factory Acceptance Test đóng vai trò then chốt trong việc đảm bảo hệ thống hoạt động đúng ngay từ đầu. Dưới đây là những lý do FAT đặc biệt quan trọng:
Phát hiện lỗi trước khi vận chuyển
Thiết bị phòng sạch như AHU, hệ thống HVAC, tủ điện điều khiển hay dây chuyền sản xuất có cấu trúc phức tạp. Nếu chỉ phát hiện lỗi sau khi đã lắp đặt tại công trình, chi phí sửa chữa, thay thế hoặc hiệu chỉnh sẽ rất lớn.
FAT giúp:
- Kiểm tra đúng vật liệu, đúng bản vẽ
- Chạy thử vận hành
- Phát hiện lỗi kỹ thuật, lỗi lập trình, sai thông số
>> Giảm thiểu rủi ro phát sinh tại công trường.
Đảm bảo đáp ứng tiêu chuẩn GMP & ISO
Các nhà máy dược, thực phẩm, mỹ phẩm hoặc thiết bị y tế phải tuân thủ tiêu chuẩn nghiêm ngặt như:
- ISO 14644 – Tiêu chuẩn phân loại và kiểm soát phòng sạch
- World Health Organization (WHO GMP)
- U.S. Food and Drug Administration (FDA)
FAT là bước chứng minh thiết bị và hệ thống đáp ứng yêu cầu kỹ thuật trước khi bước vào các giai đoạn thẩm định như IQ, OQ, PQ.
Giảm rủi ro chậm tiến độ dự án
Trong dự án phòng sạch, tiến độ lắp đặt và nghiệm thu thường rất gấp. Nếu thiết bị gặp lỗi sau khi đưa vào công trình:
- Phải tháo dỡ
- Gửi trả nhà sản xuất
- Chờ linh kiện thay thế
Điều này có thể làm chậm toàn bộ tiến độ vận hành nhà máy. FAT giúp “lọc lỗi” ngay tại nguồn sản xuất, tránh gián đoạn tiến độ.
Tiết kiệm chi phí sửa chữa và bảo hành
Chi phí sửa lỗi tại nhà máy sản xuất luôn thấp hơn rất nhiều so với sửa lỗi sau khi đã lắp đặt hoàn chỉnh (đặc biệt trong phòng sạch đã đạt cấp độ sạch).
FAT giúp:
- Giảm chi phí nhân công sửa chữa
- Hạn chế chi phí vận chuyển ngược
- Tránh ảnh hưởng đến hệ thống liên quan
Tăng tính minh bạch và tin tưởng giữa các bên
FAT có sự tham gia của:
- Chủ đầu tư
- Nhà thầu
- QA/QC
- Đơn vị tư vấn
Việc kiểm tra, lập biên bản và ký xác nhận ngay tại nhà máy giúp đảm bảo minh bạch, rõ ràng trách nhiệm và hạn chế tranh chấp sau này.
Là nền tảng cho quá trình Validation (IQ, OQ, PQ)
FAT không chỉ là bước kiểm tra kỹ thuật mà còn là cơ sở hồ sơ quan trọng cho quá trình thẩm định hệ thống. Nếu FAT không đầy đủ, quá trình IQ/OQ/PQ sau này có thể bị đánh giá không đạt.
Quy trình FAT – Factory Acceptance Test tiêu chuẩn
Trong dự án phòng sạch, FAT – Factory Acceptance Test được thực hiện tại nhà máy sản xuất nhằm kiểm tra toàn diện thiết bị trước khi bàn giao. Một quy trình FAT tiêu chuẩn thường gồm các bước sau:
Chuẩn bị tài liệu & kế hoạch FAT (FAT Protocol)
Trước khi tiến hành kiểm tra, cần chuẩn bị đầy đủ hồ sơ:
- URS (User Requirement Specification)
- FS/DS (Functional/Design Specification)
- Bản vẽ kỹ thuật (GA Drawing, P&ID, Wiring Diagram…)
- Checklist FAT chi tiết
- Kế hoạch test (Test Plan)
- Biểu mẫu ghi nhận kết quả & biên bản FAT
Đây là bước quan trọng để đảm bảo việc kiểm tra có cơ sở pháp lý và kỹ thuật rõ ràng.
Kiểm tra ngoại quan & cấu trúc cơ khí
Xác nhận thiết bị được chế tạo đúng thiết kế:
- Đúng vật liệu (inox 304/316, panel PU, sơn tĩnh điện…)
- Đúng kích thước, kết cấu
- Hàn, ghép nối đạt yêu cầu
- Tem nhãn, mã số thiết bị đầy đủ
- Đúng theo bản vẽ đã phê duyệt
Mục tiêu: đảm bảo thiết bị phù hợp với yêu cầu phòng sạch và tiêu chuẩn như ISO 14644.
Kiểm tra hệ thống điện & điều khiển
Đối với hệ thống có tủ điện hoặc PLC:
- Kiểm tra đấu nối dây điện
- Test relay, contactor, breaker
- Kiểm tra tiếp địa (Grounding)
- Test PLC, HMI
- Kiểm tra logic điều khiển
- Test hệ thống cảnh báo (Alarm)
Đảm bảo hệ thống điều khiển hoạt động chính xác theo thiết kế.
Kiểm tra vận hành (Operational Test)
Thực hiện chạy thử thiết bị:
- Chạy không tải
- Chạy có tải (mô phỏng điều kiện thực tế)
- Kiểm tra độ rung, độ ồn
- Đo thông số kỹ thuật (lưu lượng gió, áp suất, nhiệt độ…)
- Kiểm tra interlock an toàn
Ví dụ trong phòng sạch:
- Test lưu lượng gió AHU
- Kiểm tra chênh áp
- Test Pass Box, Air Shower
Kiểm tra an toàn & bảo vệ
- Kiểm tra Emergency Stop
- Kiểm tra bảo vệ quá tải
- Kiểm tra chống rò điện
- Xác nhận thiết bị tuân thủ yêu cầu an toàn
Bước này đặc biệt quan trọng trong nhà máy dược hoặc thiết bị y tế phải đáp ứng yêu cầu của U.S. Food and Drug Administration (FDA) hoặc WHO GMP.
Lập biên bản & xử lý sai lệch (Deviation Handling)
- Ghi nhận kết quả từng hạng mục
- Liệt kê các lỗi/sai lệch (Deviation Report)
- Đề xuất phương án khắc phục
- Thực hiện test lại nếu cần
Chỉ khi tất cả hạng mục đạt yêu cầu mới được ký xác nhận.
Ký xác nhận & phát hành hồ sơ FAT
Thành phần ký xác nhận:
- Đại diện Chủ đầu tư
- Nhà cung cấp
- QA/QC
- Đơn vị tư vấn (nếu có)
Hồ sơ FAT sau khi hoàn tất sẽ là tài liệu quan trọng cho các bước:
Các hạng mục FAT trong hệ thống phòng sạch
Trong dự án Cleanroom, FAT – Factory Acceptance Test không chỉ kiểm tra một thiết bị đơn lẻ mà thường áp dụng cho toàn bộ hệ thống trước khi vận chuyển đến công trình. Dưới đây là các hạng mục FAT quan trọng trong hệ thống phòng sạch:
FAT hệ thống HVAC phòng sạch
HVAC là “trái tim” của phòng sạch, quyết định cấp độ sạch theo ISO 14644.
Các nội dung FAT cần kiểm tra:
- Kết cấu & vật liệu AHU (Inox, khung nhôm, panel cách nhiệt)
- Kiểm tra quạt, motor, dây curoa
- Test lưu lượng gió thiết kế
- Kiểm tra coil lạnh / coil gia nhiệt
- Test độ kín khít
- Kiểm tra bộ lọc HEPA (giấy chứng nhận CO/CQ)
- Kiểm tra cảm biến nhiệt độ, độ ẩm, chênh áp
Mục tiêu: đảm bảo hệ thống HVAC đạt thông số kỹ thuật trước khi lắp đặt.
FAT AHU (Air Handling Unit)
Với AHU phòng sạch, FAT thường bao gồm:
- Kiểm tra tốc độ gió
- Kiểm tra độ rung, độ ồn
- Test công suất motor
- Kiểm tra damper và actuator
- Test interlock giữa quạt – chiller – BMS
Đây là bước quan trọng vì AHU ảnh hưởng trực tiếp đến phân loại phòng sạch.
FAT hệ thống điện & tủ điều khiển
Áp dụng cho:
- Tủ điện động lực
- Tủ điều khiển AHU
- Tủ BMS
- Tủ PLC dây chuyền sản xuất
Nội dung kiểm tra:
- Đấu nối dây điện theo sơ đồ
- Test relay, MCB, MCCB
- Kiểm tra PLC
- Test HMI
- Kiểm tra logic điều khiển
- Test hệ thống cảnh báo (Alarm System)
Đảm bảo hệ thống vận hành đúng kịch bản thiết kế.
FAT Pass Box phòng sạch
Pass Box là thiết bị trung gian chuyển vật tư giữa các khu vực sạch.
Hạng mục kiểm tra:
- Kiểm tra interlock cửa
- Test đèn UV (nếu có)
- Kiểm tra độ kín khít
- Kiểm tra vật liệu inox
- Test thời gian khử khuẩn (đối với Dynamic Pass Box)
FAT Air Shower (Buồng thổi khí)
Nội dung FAT:
- Kiểm tra tốc độ gió đầu phun
- Test cảm biến cửa
- Kiểm tra interlock
- Kiểm tra bộ lọc HEPA
- Test thời gian thổi khí
Đảm bảo khả năng loại bỏ bụi trước khi người hoặc vật liệu vào khu vực sạch.
FAT hệ thống đường ống (Piping System)
Bao gồm:
- Ống gió HVAC
- Ống khí nén
- Ống nước RO
- Ống nước tinh khiết (PW/WFI)
Kiểm tra:
- Vật liệu đúng tiêu chuẩn
- Hàn orbital (nếu có)
- Kiểm tra áp lực (Pressure Test)
- Kiểm tra độ kín (Leak Test)
FAT dây chuyền sản xuất tích hợp trong phòng sạch
Trong nhà máy dược, mỹ phẩm hoặc thiết bị y tế (phải đáp ứng yêu cầu của U.S. Food and Drug Administration hoặc WHO GMP), dây chuyền sản xuất cũng cần FAT.
Nội dung:
- Test vận hành không tải
- Test vận hành có tải
- Kiểm tra độ chính xác định lượng
- Test hệ thống an toàn
- Kiểm tra tính đồng bộ giữa các module
FAT hệ thống giám sát BMS/EMS
- Kiểm tra hiển thị thông số
- Test cảnh báo vượt ngưỡng
- Kiểm tra lưu trữ dữ liệu
- Kiểm tra tính bảo mật hệ thống
Đây là hạng mục quan trọng để phục vụ thanh tra GMP.

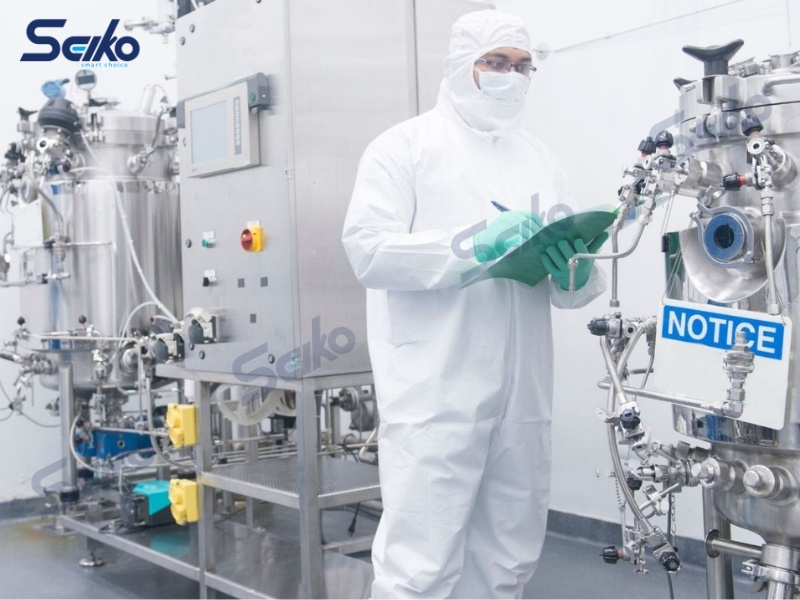

Các tiêu chuẩn áp dụng khi thực hiện FAT trong dự án phòng sạch
Khi thực hiện FAT – Factory Acceptance Test, việc kiểm tra không chỉ dựa vào yêu cầu hợp đồng mà còn phải đối chiếu với các tiêu chuẩn kỹ thuật và quy định pháp lý liên quan. Dưới đây là những tiêu chuẩn quan trọng thường áp dụng trong hệ thống phòng sạch:
ISO 14644 – Tiêu chuẩn phòng sạch quốc tế
Đây là bộ tiêu chuẩn quan trọng nhất trong thiết kế và vận hành phòng sạch.
Áp dụng trong FAT để:
- Kiểm tra cấp độ sạch thiết kế (ISO Class)
- Đánh giá lưu lượng gió, số lần trao đổi khí (ACH)
- Kiểm tra chênh áp giữa các khu vực
- Xác nhận cấu hình hệ thống lọc HEPA
ISO 14644 là nền tảng để đảm bảo hệ thống HVAC đáp ứng phân loại phòng sạch.
World Health Organization (WHO GMP)
Áp dụng cho nhà máy dược phẩm và y tế.
Trong FAT, tiêu chuẩn này liên quan đến:
- Kiểm tra vật liệu tiếp xúc sản phẩm
- Yêu cầu về vệ sinh & làm sạch thiết bị
- Hệ thống kiểm soát môi trường
- Hồ sơ tài liệu & truy xuất nguồn gốc
FAT phải đảm bảo thiết bị phù hợp để phục vụ quá trình thẩm định GMP sau này.
U.S. Food and Drug Administration (FDA)
Đối với nhà máy xuất khẩu sang thị trường Mỹ, các yêu cầu của FDA rất nghiêm ngặt.
Trong FAT cần chú ý:
- Tính toàn vẹn dữ liệu (Data Integrity)
- Kiểm soát hệ thống tự động hóa
- Hồ sơ test & biên bản nghiệm thu
- Khả năng truy xuất và kiểm soát thay đổi (Change Control)
EU GMP / PIC/S GMP
Áp dụng cho các nhà máy sản xuất dược phẩm xuất khẩu sang châu Âu hoặc các nước tham gia PIC/S.
FAT phải đảm bảo:
- Thiết bị phù hợp với Annex 1 (Cleanroom)
- Hệ thống kiểm soát chênh áp và phân vùng sạch
- Khả năng hiệu chuẩn (Calibration)
- Ghi nhận và xử lý sai lệch (Deviation Handling)
Tiêu chuẩn điện & an toàn kỹ thuật
Tùy theo quốc gia, FAT còn áp dụng:
- IEC (International Electrotechnical Commission)
- NFPA (đối với phòng sạch có yêu cầu phòng cháy)
- Tiêu chuẩn nối đất, chống tĩnh điện (ESD)
- Tiêu chuẩn an toàn máy móc
Những tiêu chuẩn này đảm bảo hệ thống vận hành an toàn trước khi đưa vào công trình.
Yêu cầu hợp đồng & URS của chủ đầu tư
Ngoài tiêu chuẩn quốc tế, FAT phải đối chiếu với:
- URS (User Requirement Specification)
- FS/DS (Functional/Design Specification)
- Bản vẽ được phê duyệt
- Các tiêu chí nghiệm thu trong hợp đồng
Đây là căn cứ quan trọng nhất để xác định đạt hay không đạt trong FAT.

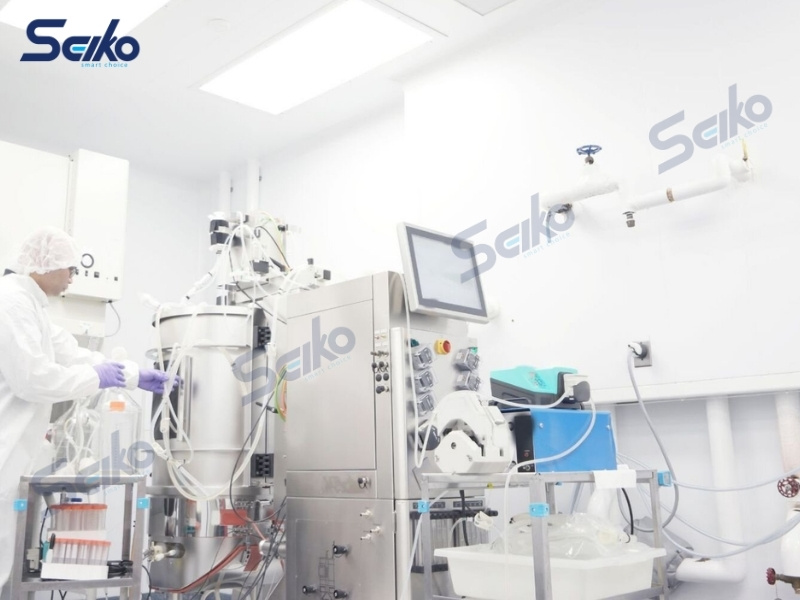

Những lưu ý quan trọng khi thực hiện FAT
Để quá trình FAT diễn ra hiệu quả, hạn chế phát sinh lỗi khi lắp đặt tại công trường và đảm bảo nghiệm thu suôn sẻ, cần đặc biệt lưu ý các điểm sau:
Xác định rõ phạm vi kiểm tra (Scope of Work)
- FAT phải bám sát hợp đồng, tài liệu kỹ thuật và approved drawings.
- Tránh test thiếu hoặc test vượt phạm vi đã thỏa thuận.
- Các tiêu chí đạt/không đạt (Pass/Fail Criteria) phải được định nghĩa rõ ràng trước khi thực hiện.
Chuẩn bị đầy đủ tài liệu trước khi test
- FAT Protocol (kịch bản test chi tiết)
- Bản vẽ điện, cơ khí, P&ID (nếu có)
- I/O List, Cause & Effect Matrix
- Tài liệu cấu hình PLC/HMI/SCADA
- Checklist kiểm tra
Thiếu tài liệu là nguyên nhân phổ biến khiến FAT bị gián đoạn hoặc không được khách hàng chấp nhận.
Kiểm tra hoàn thiện lắp đặt trước khi bắt đầu
- Kiểm tra đấu nối dây, terminal
- Kiểm tra nhãn thiết bị, tag name
- Kiểm tra siết lực cơ khí
- Đảm bảo hệ thống đã cấp nguồn ổn định
⚠ Không nên bắt đầu FAT khi hệ thống chưa hoàn thiện 100% phần lắp đặt.
Chuẩn bị thiết bị mô phỏng đầy đủ
- Bộ giả lập tín hiệu (Signal Simulator)
- Thiết bị test analog/digital
- Phần mềm mô phỏng tải
- Các thiết bị đo kiểm (đồng hồ VOM, ampe kìm…)
Việc thiếu thiết bị mô phỏng sẽ khiến nhiều chức năng không thể kiểm tra thực tế.
Kiểm tra logic điều khiển và liên động kỹ lưỡng
- Test từng tín hiệu I/O
- Kiểm tra alarm & interlock
- Kiểm tra chế độ Manual/Auto
- Kiểm tra các tình huống lỗi giả lập
Đây là phần dễ phát sinh lỗi nhất và cũng là nội dung khách hàng quan tâm nhiều nhất.
Ghi nhận lỗi minh bạch (Punch List)
- Mọi lỗi phải được ghi lại bằng văn bản
- Phân loại lỗi: Critical / Minor
- Có kế hoạch sửa và thời gian khắc phục rõ ràng
- Sau khi sửa phải retest và xác nhận lại
Có sự tham gia của các bên liên quan
- Đại diện khách hàng
- Kỹ sư thiết kế
- Kỹ sư lập trình
- Bộ phận QA/QC
Việc có đầy đủ thành phần tham gia giúp tránh tranh cãi sau này.
Lập biên bản nghiệm thu đầy đủ
- Biên bản FAT phải ghi rõ:
- Nội dung đã test
- Kết quả
- Lỗi tồn đọng (nếu có)
- Điều kiện bàn giao
- Có chữ ký xác nhận của các bên
Quản lý rủi ro và thời gian
- Lên kế hoạch FAT trước ít nhất 1–2 tuần
- Dự phòng thời gian sửa lỗi
- Tránh để FAT sát ngày giao hàng
Chuẩn hóa quy trình FAT
Doanh nghiệp nên:
- Xây dựng mẫu FAT Protocol chuẩn
- Có checklist dùng chung cho từng loại thiết bị
- Lưu trữ hồ sơ FAT làm tài liệu tham khảo cho dự án sau
Thực hiện FAT không chỉ là “test cho có” mà là bước kiểm soát chất lượng quan trọng quyết định sự thành công của cả dự án. Chuẩn bị kỹ lưỡng, kiểm tra toàn diện và ghi nhận minh bạch chính là chìa khóa để quá trình nghiệm thu diễn ra nhanh chóng, hiệu quả và chuyên nghiệp.
Tạm kết
FAT – Factory Acceptance Test không chỉ là một bước kiểm tra kỹ thuật trước khi bàn giao, mà còn là “hàng rào chất lượng” quan trọng giúp đảm bảo hệ thống, thiết bị đáp ứng đầy đủ yêu cầu thiết kế, tiêu chuẩn kỹ thuật và kỳ vọng của khách hàng trước khi xuất xưởng.
Thực hiện FAT bài bản không chỉ nâng cao độ tin cậy của sản phẩm mà còn thể hiện năng lực quản lý chất lượng và uy tín của nhà cung cấp. Vì vậy, trong bất kỳ dự án công nghiệp, tự động hóa hay sản xuất nào, FAT luôn là bước không thể thiếu để đảm bảo hệ thống sẵn sàng vận hành an toàn, ổn định và hiệu quả ngay từ ngày đầu đưa vào sử dụng.
Công ty TNHH Sản xuất Thương mại Xây dựng Seiko
- Địa chỉ: 302/9A Lê Đức Thọ, Phường An Nhơn, Thành Phố Hồ Chí Minh
- Hotline: 0909 127 928 – 090 928 14 87
- Email: cleanroomseiko2012@gmail.com
- Website: https://seikotech.vn/
- Fanpage: Clean Room Seiko
