Vậy Airlock là gì, cấu tạo và nguyên lý hoạt động ra sao, và vì sao Airlock lại đóng vai trò không thể thiếu trong phòng sạch? Bài viết dưới đây, Phòng Sạch Seiko sẽ giúp bạn hiểu rõ chi tiết. Cùng theo dõi nhé!
Airlock là gì? Nguyên lý hoạt động cơ bản
Theo nghĩa kỹ thuật, Airlock là một khoang đệm kín được bố trí giữa hai khu vực có điều kiện môi trường khác nhau, đặc biệt là khác nhau về độ sạch, áp suất hoặc mức độ kiểm soát ô nhiễm. Airlock thường được thiết kế với hai cửa liên động, đảm bảo không thể mở đồng thời cả hai cửa cùng lúc.
Trong phòng sạch, Airlock đóng vai trò như một vùng trung gian, giúp kiểm soát luồng không khí, hạn chế bụi bẩn, vi sinh và các tác nhân gây ô nhiễm xâm nhập từ bên ngoài vào khu vực sạch hơn.
Nói cách khác, khi có người hoặc vật liệu di chuyển giữa các khu vực, Airlock giúp duy trì điều kiện phòng sạch ổn định và đáp ứng các tiêu chuẩn như ISO, GMP.
Nguyên lý hoạt động cơ bản của Airlock
Nguyên lý hoạt động của Airlock dựa trên sự kết hợp giữa cơ chế khóa liên động cửa và kiểm soát áp suất không khí.
Cụ thể:
- Airlock thường có hai cửa: một cửa nối với khu vực bên ngoài và một cửa nối với khu vực phòng sạch.
- Hệ thống interlock đảm bảo: khi một cửa đang mở thì cửa còn lại bắt buộc phải đóng.
- Trong một số Airlock phòng sạch, hệ thống HVAC sẽ duy trì:
- Áp suất dương để ngăn không khí bẩn xâm nhập
- Hoặc áp suất âm để giữ chất ô nhiễm không phát tán ra ngoài
Quy trình này giúp không khí chỉ di chuyển theo hướng kiểm soát, không xảy ra sự trao đổi trực tiếp giữa hai môi trường.

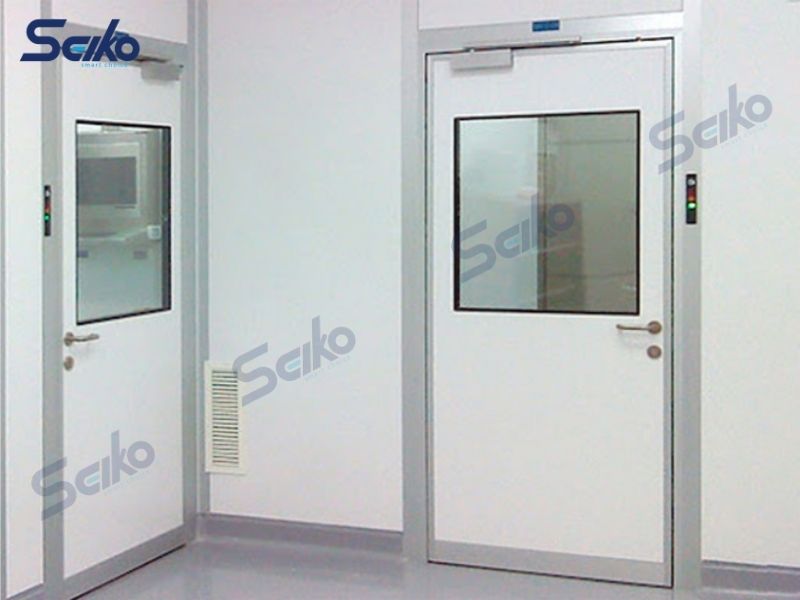

Cấu tạo cơ bản của Airlock
Trong hệ thống phòng sạch, Airlock được thiết kế như một khoang đệm kín, với cấu tạo chuyên biệt nhằm đảm bảo khả năng kiểm soát không khí và ngăn nhiễm chéo giữa các khu vực. Tùy theo mục đích sử dụng, Airlock có thể có cấu tạo đơn giản hoặc tích hợp nhiều hệ thống kỹ thuật.
Cửa Airlock (1 cửa / 2 cửa)
Cửa Airlock là bộ phận quan trọng nhất, quyết định khả năng cách ly không khí giữa các khu vực.
- Airlock 1 cửa:
Thường áp dụng cho các khu vực có yêu cầu kiểm soát thấp hoặc làm khoang chờ phụ trợ. Loại này ít được sử dụng trong phòng sạch tiêu chuẩn cao. - Airlock 2 cửa (phổ biến nhất):
Gồm một cửa nối với khu vực bên ngoài và một cửa nối với phòng sạch. Hai cửa được bố trí đối diện hoặc vuông góc nhau, giúp kiểm soát luồng di chuyển của người và vật liệu.
Cửa Airlock thường có:
- Gioăng kín khí
- Tay nắm hoặc khóa chuyên dụng
- Ô kính quan sát (nếu cần)
Hệ thống khóa liên động (Interlock)
Interlock là hệ thống đảm bảo không thể mở đồng thời cả hai cửa Airlock cùng lúc – yếu tố bắt buộc trong phòng sạch.
Các dạng interlock phổ biến:
- Interlock cơ: đơn giản, độ bền cao
- Interlock điện / điện tử: chính xác, dễ tích hợp hệ thống kiểm soát
- Interlock kết hợp đèn báo, còi cảnh báo (tùy thiết kế)
Nhờ hệ thống khóa liên động, Airlock giúp loại bỏ hoàn toàn sự trao đổi không khí trực tiếp giữa hai môi trường có cấp độ sạch khác nhau.
Hệ thống quạt – lọc khí (nếu có)
Đối với các Airlock phòng sạch tiêu chuẩn cao, hệ thống quạt – lọc khí có thể được tích hợp nhằm tăng khả năng kiểm soát môi trường.
Hệ thống này thường bao gồm:
- Quạt cấp hoặc hút khí
- Bộ lọc HEPA hoặc ULPA
- Cửa gió cấp – hồi khí
Chức năng chính:
- Duy trì chênh lệch áp suất
- Giảm nồng độ hạt bụi trong khoang Airlock
- Hỗ trợ làm sạch không khí trước khi vào phòng sạch
Vật liệu thường dùng trong Airlock
Vật liệu cấu tạo Airlock phải đáp ứng yêu cầu bền, kín, dễ vệ sinh và không phát sinh bụi.
Các vật liệu phổ biến gồm:
- Inox (SUS 304, SUS 316): chống ăn mòn, dễ vệ sinh, dùng trong dược – y tế
- Thép sơn tĩnh điện: chi phí hợp lý, bề mặt nhẵn
- Kính cường lực: dùng cho ô quan sát hoặc vách ngăn
- Panel phòng sạch: đồng bộ với kết cấu cleanroom
Việc lựa chọn vật liệu phù hợp giúp Airlock vận hành ổn định và đáp ứng các tiêu chuẩn phòng sạch như ISO, GMP.
Nguyên lý hoạt động của Airlock (chuyên sâu)
Nguyên lý hoạt động của Airlock phòng sạch được xây dựng dựa trên mục tiêu cốt lõi: ngăn chặn sự trao đổi không khí trực tiếp giữa hai khu vực có cấp độ sạch khác nhau, đồng thời duy trì chênh lệch áp suất ổn định theo thiết kế phòng sạch.
Airlock hoạt động hiệu quả nhờ sự kết hợp đồng bộ giữa cơ chế cửa liên động, kiểm soát áp suất và quy trình vận hành tiêu chuẩn.
Cơ chế đóng – mở cửa liên động
Airlock thường được thiết kế với hai cửa và bắt buộc phải vận hành theo nguyên tắc:
- Tại một thời điểm, chỉ có một cửa được phép mở
- Khi một cửa đang mở, cửa còn lại sẽ bị khóa hoàn toàn
- Chỉ khi cửa thứ nhất đóng kín, cửa thứ hai mới được phép mở
Cơ chế này được điều khiển bằng:
- Hệ thống interlock cơ
- Hoặc interlock điện – điện tử kết nối với tủ điều khiển
Nhờ đó, Airlock loại bỏ nguy cơ dòng khí đối lưu trực tiếp, vốn là nguyên nhân chính gây nhiễm chéo trong phòng sạch.
Kiểm soát áp suất trong Airlock
Một yếu tố then chốt trong nguyên lý hoạt động của Airlock là kiểm soát chênh lệch áp suất giữa các khu vực.
Tùy theo yêu cầu phòng sạch:
- Airlock áp suất dương:
Không khí sạch được cấp vào khoang Airlock, tạo áp suất cao hơn khu vực bên ngoài, giúp đẩy không khí bẩn ra ngoài. - Airlock áp suất âm:
Áp suất trong Airlock thấp hơn khu vực xung quanh, giúp giữ lại khí ô nhiễm không phát tán ra ngoài (thường dùng cho phòng nguy cơ sinh học).
Chênh lệch áp suất được duy trì nhờ hệ thống HVAC và cảm biến áp suất, đảm bảo luồng khí luôn di chuyển theo hướng kiểm soát.
Chu trình hoạt động của Airlock trong phòng sạch
Quy trình vận hành tiêu chuẩn của Airlock thường diễn ra theo các bước:
- Người hoặc vật liệu đi vào khoang Airlock từ khu vực bên ngoài
- Cửa bên ngoài đóng kín hoàn toàn
- Không khí trong Airlock được ổn định (cân bằng áp suất, lọc khí nếu có)
- Cửa phía phòng sạch được mở
- Người hoặc vật liệu di chuyển vào khu vực sạch
Chu trình này giúp giảm thiểu tối đa lượng hạt bụi và vi sinh theo vào phòng sạch.
Các loại Airlock trong phòng sạch
Tùy theo đối tượng sử dụng, mức độ kiểm soát và tiêu chuẩn phòng sạch, Airlock được thiết kế với nhiều loại khác nhau. Việc phân loại đúng Airlock giúp đảm bảo hiệu quả kiểm soát ô nhiễm và tối ưu chi phí đầu tư.
| Loại Airlock | Đối tượng sử dụng | Đặc điểm chính | Ứng dụng phổ biến |
| Personnel Airlock (Airlock cho người) | Nhân sự ra/vào phòng sạch | Cửa liên động, kiểm soát luồng di chuyển, có thể tích hợp khu thay đồ | Phòng sạch dược phẩm, y tế, điện tử |
| Material Airlock (Airlock cho vật liệu) | Nguyên vật liệu, bán thành phẩm | Kích thước lớn, interlock hai cửa, phù hợp xe đẩy | Nhà máy dược, thực phẩm, mỹ phẩm |
| Air Shower / Clean Airlock | Người & vật liệu | Tích hợp quạt thổi, lọc HEPA, loại bỏ bụi bám | Phòng sạch cấp cao (ISO 5–7) |
| Airlock áp suất dương | Khu vực cần bảo vệ sản phẩm | Áp suất trong Airlock cao hơn bên ngoài, đẩy khí bẩn ra ngoài | Phòng sản xuất, khu vực sạch trọng yếu |
| Airlock áp suất âm | Khu vực có nguy cơ ô nhiễm | Áp suất thấp hơn môi trường xung quanh, giữ khí ô nhiễm | Phòng thí nghiệm, khu cách ly |
| Airlock đơn giản | Phòng sạch cấp thấp | Cấu tạo cơ bản, chỉ gồm cửa và interlock | Khu vực phụ trợ |
| Airlock tiêu chuẩn cao | Phòng sạch cấp cao | Tích hợp interlock, HVAC, lọc HEPA, cảm biến áp suất | Dược phẩm vô trùng, điện tử chính xác |
Ứng dụng của Airlock trong phòng sạch
Trong hệ thống phòng sạch, Airlock được xem là giải pháp bắt buộc nhằm kiểm soát luồng không khí, áp suất và mức độ ô nhiễm. Tùy theo từng ngành và cấp độ phòng sạch, Airlock được ứng dụng với vai trò khác nhau nhưng đều hướng tới mục tiêu chung là duy trì môi trường sạch ổn định.
Ứng dụng Airlock trong phòng sạch dược phẩm
Trong ngành dược phẩm, phòng sạch phải đáp ứng các tiêu chuẩn nghiêm ngặt như GMP, WHO-GMP.
Airlock được sử dụng để:
- Kiểm soát người và vật liệu ra/vào khu vực sản xuất
- Ngăn nhiễm chéo giữa các công đoạn
- Duy trì chênh lệch áp suất theo quy định GMP
Airlock thường được bố trí tại:
- Lối vào phòng sản xuất
- Khu cân chia nguyên liệu
- Khu vực sản xuất vô trùng
Ứng dụng Airlock trong phòng sạch y tế
Trong môi trường y tế, Airlock giúp giảm nguy cơ lây nhiễm và bảo vệ cả bệnh nhân lẫn nhân viên.
Các ứng dụng phổ biến:
- Phòng mổ
- Phòng cách ly
- Khu xét nghiệm
Airlock đảm bảo:
- Không khí luôn lưu thông theo hướng kiểm soát
- Hạn chế vi khuẩn, vi sinh phát tán
Ứng dụng Airlock trong phòng sạch điện tử – bán dẫn
Ngành điện tử và bán dẫn yêu cầu mức độ sạch cực cao để bảo vệ linh kiện nhạy cảm.
Vai trò của Airlock:
- Ngăn bụi mịn xâm nhập vào khu vực sản xuất
- Kiểm soát tĩnh điện và áp suất
- Kết hợp Air Shower để loại bỏ hạt bụi bám trên người
Airlock thường được sử dụng tại các phòng sạch ISO 5 – ISO 7.
Ứng dụng Airlock trong phòng sạch thực phẩm và mỹ phẩm
Trong sản xuất thực phẩm và mỹ phẩm, Airlock giúp:
- Đảm bảo an toàn vệ sinh
- Tuân thủ tiêu chuẩn HACCP, ISO 22000
- Hạn chế nhiễm chéo giữa nguyên liệu và thành phẩm
Airlock được bố trí tại:
- Khu sơ chế
- Khu đóng gói
- Khu vực kiểm tra chất lượng
Ứng dụng Airlock trong phòng thí nghiệm
Đối với phòng thí nghiệm, đặc biệt là sinh học hoặc hóa học:
- Airlock giúp cách ly môi trường nguy cơ cao
- Kiểm soát khí độc, vi sinh
- Đảm bảo an toàn cho con người và môi trường xung quanh
Loại Airlock áp suất âm thường được ưu tiên sử dụng trong các khu vực này.
Vai trò tổng thể của Airlock trong phòng sạch:
Bất kể ngành nghề nào, Airlock trong phòng sạch đều mang lại các giá trị cốt lõi:
- Ngăn chặn ô nhiễm không khí
- Duy trì tiêu chuẩn phòng sạch
- Bảo vệ chất lượng sản phẩm
- Nâng cao hiệu quả và độ an toàn vận hành
Có thể khẳng định rằng, Airlock là một phần không thể thiếu trong thiết kế và vận hành phòng sạch hiện đại.
So sánh Airlock và các giải pháp khác
Trong thiết kế phòng sạch, Airlock không phải là giải pháp duy nhất để kiểm soát luồng không khí và ô nhiễm. Hiểu rõ sự khác biệt giữa Airlock và các giải pháp khác như cửa thường hay Pass Box sẽ giúp lựa chọn thiết bị phù hợp nhất.
Airlock vs Cửa thường
| Tiêu chí | Airlock | Cửa thường |
| Kiểm soát luồng không khí | Có, nhờ khoang đệm và cửa liên động | Không, khí di chuyển tự do |
| Ngăn nhiễm chéo | Rất hiệu quả | Không đảm bảo |
| Áp suất | Có thể duy trì chênh lệch áp suất | Không thể kiểm soát |
| Ứng dụng | Phòng sạch ISO 5–8, dược phẩm, điện tử | Khu vực không yêu cầu kiểm soát môi trường |
| Chi phí | Cao hơn | Thấp hơn |
>> Nhận xét:
Cửa thường chỉ phù hợp cho khu vực phụ trợ hoặc hành lang, không đáp ứng yêu cầu nghiêm ngặt về phòng sạch. Trong khi đó, Airlock là giải pháp chuyên dụng để ngăn nhiễm chéo, kiểm soát áp suất và luồng không khí.
Airlock vs Pass Box
| Tiêu chí | Airlock | Pass Box |
| Mục đích | Dành cho người và vật liệu | Chỉ dành cho vật liệu hoặc dụng cụ |
| Cơ chế | Cửa liên động, kiểm soát áp suất, khoang đệm | Cửa liên động, không gian nhỏ, không kiểm soát áp suất |
| Áp suất | Có thể duy trì chênh lệch áp suất | Không (trừ các pass box có áp suất điều chỉnh) |
| Ứng dụng | Người ra vào, vật liệu lớn | Chuyển vật liệu nhỏ giữa phòng sạch và ngoài phòng sạch |
| Quy mô | Khoang rộng, đủ cho người đi qua | Khoang nhỏ, chỉ chuyển vật liệu |
>> Nhận xét:
Pass Box thích hợp cho vật liệu nhỏ, không yêu cầu người đi qua. Airlock là giải pháp toàn diện hơn, có thể dùng cho cả người và vật liệu, đồng thời kiểm soát áp suất và nhiễm chéo tốt hơn.
Những lưu ý khi thiết kế và lắp đặt Airlock
Việc thiết kế và lắp đặt Airlock không chỉ đơn thuần là đặt một khoang đệm giữa hai khu vực. Để Airlock hoạt động hiệu quả trong phòng sạch, cần chú ý các yếu tố sau:
Xác định mục đích sử dụng
Trước khi thiết kế, cần trả lời các câu hỏi:
- Airlock dùng cho người, vật liệu hay cả hai?
- Phòng sạch thuộc ngành dược, y tế, thực phẩm hay điện tử?
- Cấp độ sạch yêu cầu là ISO 5, ISO 7, ISO 8?
Xác định rõ mục đích giúp lựa chọn kích thước, loại cửa, hệ thống interlock và áp suất phù hợp, tránh lãng phí chi phí hoặc không đáp ứng yêu cầu vận hành.
Diện tích & vị trí lắp đặt
- Diện tích Airlock phải đủ cho người hoặc vật liệu di chuyển thoải mái, bao gồm xe đẩy nếu cần.
- Vị trí lắp đặt: gần cửa ra/vào phòng sạch, đảm bảo thuận tiện cho nhân sự và vật liệu.
- Tránh đặt Airlock ở nơi giao thông chéo hoặc quá hẹp, vì sẽ ảnh hưởng đến luồng di chuyển và hiệu quả kiểm soát không khí.
Áp suất và lưu lượng khí
- Kiểm soát áp suất: Chênh lệch áp suất giữa Airlock và các khu vực xung quanh phải phù hợp với cấp độ phòng sạch (ví dụ, Airlock áp suất dương với phòng sạch ISO 5–7).
- Lưu lượng khí: Hệ thống HVAC hoặc quạt lọc khí phải đảm bảo duy trì áp suất ổn định, giảm bụi và vi sinh.
- Thiết kế cần có cảm biến áp suất và bảng điều khiển, giúp theo dõi và điều chỉnh khi vận hành.
Bảo trì và vệ sinh định kỳ
- Airlock phải dễ vệ sinh: bề mặt nhẵn, không có khe hở, vật liệu inox hoặc thép sơn tĩnh điện.
- Lịch bảo trì định kỳ:
- Kiểm tra cửa, interlock và gioăng kín khí
- Kiểm tra lọc HEPA/ULPA (nếu có)
- Đo chênh lệch áp suất và hiệu suất quạt
- Bảo trì đúng cách giúp ngăn ngừa nhiễm chéo và duy trì tuổi thọ thiết bị.
Lưu ý tổng thể
- Thiết kế Airlock phải đồng bộ với quy trình vận hành phòng sạch.
- Cân nhắc kích thước, áp suất, hệ thống lọc và vị trí lắp đặt từ đầu để tránh sửa đổi phức tạp sau này.
- Luôn lên sơ đồ luồng người và vật liệu trước khi đặt Airlock.
Tạm kết
Qua bài viết trên đây của Phòng Sạch Seiko, chắc bạn cũng đã biết rõ Airlock là gì và vai trò của nó trong phòng sạch. Đây là giải pháp không thể thiếu giúp kiểm soát luồng không khí, duy trì chênh lệch áp suất, ngăn nhiễm chéo và bảo vệ chất lượng sản phẩm trong các ngành dược phẩm, y tế, điện tử và thực phẩm.
Việc thiết kế và lắp đặt Airlock đúng tiêu chuẩn, kết hợp với bảo trì định kỳ và vận hành theo quy trình, sẽ tối ưu hóa hiệu quả phòng sạch, đồng thời nâng cao an toàn cho cả người và vật liệu. Nhìn chung, Airlock không chỉ là khoang chuyển tiếp, mà còn là một mắt xích quan trọng trong hệ thống kiểm soát môi trường hiện đại.
