Trong các hệ thống công nghiệp hiện đại, việc kiểm soát chênh lệch áp suất đóng vai trò then chốt để đảm bảo vận hành ổn định, an toàn và tiết kiệm năng lượng. Cảm biến chênh áp là thiết bị chuyên dùng để đo sự khác biệt áp suất giữa hai điểm, được ứng dụng rộng rãi trong HVAC, phòng sạch, hệ thống lọc bụi, xử lý nước và nhiều lĩnh vực sản xuất khác.
Vậy cảm biến chênh áp hoạt động như thế nào, có những loại nào và làm sao để lựa chọn đúng thiết bị phù hợp? Bài viết dưới đây, Phòng Sạch Seiko sẽ giúp bạn hiểu rõ từ A–Z.
Cảm biến chênh áp là gì?
Cảm biến chênh áp (Differential Pressure Sensor) là thiết bị dùng để đo sự chênh lệch áp suất giữa hai điểm khác nhau trong cùng một hệ thống. Thay vì đo áp suất tại một điểm so với áp suất khí quyển, thiết bị này so sánh trực tiếp áp suất đầu vào cao (High) và áp suất đầu vào thấp (Low), sau đó xuất ra tín hiệu tương ứng với độ chênh lệch đó.
Hiểu đơn giản:
Nếu:
- Điểm A có áp suất 5 bar
- Điểm B có áp suất 3 bar
Suy ra, cảm biến sẽ ghi nhận độ chênh áp là 2 bar.

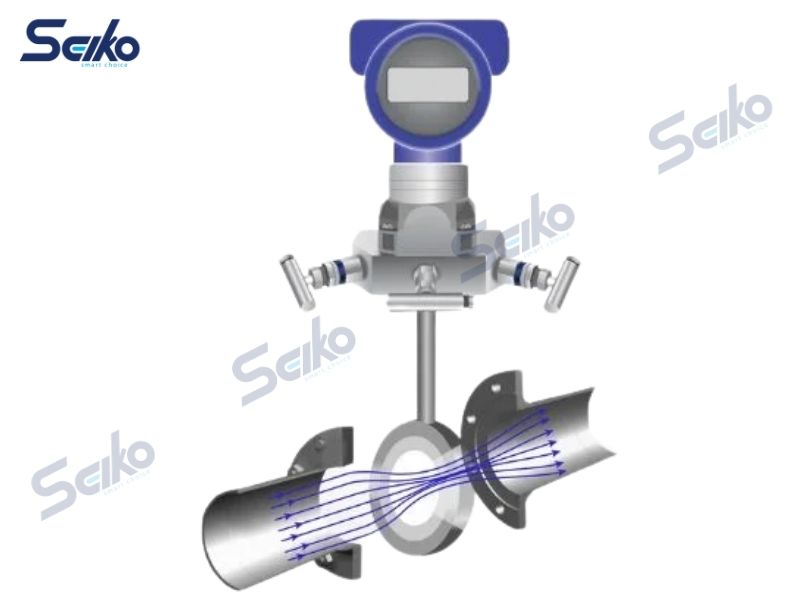

Cấu tạo của cảm biến chênh áp
Một cảm biến chênh áp tiêu chuẩn thường gồm 4 bộ phận chính: phần tiếp nhận áp suất, phần tử cảm biến, mạch xử lý tín hiệu và vỏ bảo vệ. Dưới đây là cấu tạo chi tiết:
Hai cổng áp suất (High – Low)
- Cổng High (H): nhận áp suất cao hơn
- Cổng Low (L): nhận áp suất thấp hơn
- Có thể là dạng ren, mặt bích hoặc đầu nối ống mềm (đối với HVAC, phòng sạch)
- Cho phép đo trực tiếp chênh lệch giữa hai điểm trong hệ thống
Màng cảm biến (Diaphragm)
Đây là bộ phận quan trọng nhất của cảm biến.
- Thường làm từ Inox 316L, silicon hoặc ceramic
- Khi có sự chênh lệch áp suất, màng sẽ bị biến dạng
- Độ biến dạng tỉ lệ thuận với độ chênh áp
Chính sự biến dạng này được chuyển đổi thành tín hiệu điện.
Phần tử cảm biến (Sensor Element)
Tùy công nghệ sản xuất, cảm biến chênh áp có thể sử dụng:
- Công nghệ piezoresistive (thay đổi điện trở)
- Công nghệ điện dung (capacitive)
- Công nghệ MEMS
Phần tử này có nhiệm vụ:
- Chuyển đổi biến dạng cơ học thành tín hiệu điện thô
- Đảm bảo độ chính xác và độ nhạy của thiết bị
Mạch xử lý & chuyển đổi tín hiệu
Sau khi có tín hiệu điện thô:
- Mạch điện tử sẽ khuếch đại và hiệu chỉnh
- Bù nhiệt độ
- Chuyển đổi sang tín hiệu đầu ra tiêu chuẩn như:
- 4–20mA
- 0–10V
- RS485 Modbus
Vỏ bảo vệ (Housing)
- Bảo vệ linh kiện bên trong khỏi bụi, ẩm, rung động
- Có thể đạt chuẩn IP65, IP67 hoặc cao hơn
- Vật liệu: nhôm đúc, inox hoặc nhựa kỹ thuật
Cảm biến chênh áp hoạt động dựa trên nguyên lý:
[Chênh lệch áp suất → Biến dạng màng → Tín hiệu điện → Xử lý & xuất tín hiệu chuẩn]
Nhờ cấu tạo này, thiết bị có thể đo chính xác từ mức áp suất rất thấp (vài Pa trong phòng sạch) đến mức cao trong công nghiệp nặng.
Nguyên lý hoạt động của cảm biến chênh áp
Nguyên lý hoạt động của cảm biến chênh áp dựa trên việc so sánh áp suất tại hai điểm khác nhau và chuyển đổi sự chênh lệch đó thành tín hiệu điện tiêu chuẩn.
Tiếp nhận áp suất tại hai cổng (High – Low)
Thiết bị có:
- Cổng High (H): nhận áp suất cao
- Cổng Low (L): nhận áp suất thấp
Hai áp suất này tác động lên hai mặt của màng cảm biến (diaphragm).
Màng cảm biến bị biến dạng
Khi có sự chênh lệch áp suất:
- Nếu P(H) > P(L) → màng cong về phía Low
- Nếu P(H) < P(L) → màng cong về phía High
- Nếu P(H) = P(L) → màng không biến dạng
>> Độ cong của màng tỷ lệ thuận với độ chênh áp (ΔP).
Chuyển đổi cơ học → tín hiệu điện
Sự biến dạng của màng được cảm nhận bởi phần tử đo bên trong, thường sử dụng:
- Công nghệ piezoresistive (thay đổi điện trở khi bị kéo giãn)
- Công nghệ điện dung (thay đổi điện dung khi khoảng cách thay đổi)
- Công nghệ MEMS
Từ đó tạo ra tín hiệu điện rất nhỏ (mV).
Xử lý và xuất tín hiệu chuẩn
Mạch điện tử bên trong sẽ:
- Khuếch đại tín hiệu
- Bù nhiệt độ
- Tuyến tính hóa tín hiệu
- Xuất ra dạng chuẩn công nghiệp như:
- 4–20mA
- 0–10V
- RS485 Modbus
Ví dụ minh họa thực tế
Trong hệ thống lọc:
- Khi bộ lọc sạch → chênh áp thấp
- Khi bộ lọc bị tắc → chênh áp tăng
Cảm biến sẽ ghi nhận sự thay đổi này và gửi tín hiệu về PLC/BMS để cảnh báo.
Công thức cơ bản
[Δ𝑃=𝑃𝐻𝑖𝑔ℎ−𝑃𝐿𝑜𝑤ΔP=PHigh−PLow]Trong đó:
- ΔP: Độ chênh áp
- PHigh: Áp suất đầu cao
- PLow: Áp suất đầu thấp
Nguyên lý hoạt động của cảm biến chênh áp có thể tóm gọn:
[Chênh áp → Biến dạng màng → Tín hiệu điện → Xử lý → Xuất tín hiệu điều khiển]
Nhờ cơ chế này, thiết bị có thể đo chính xác từ áp suất rất thấp (phòng sạch vài Pa) đến áp suất cao trong môi trường công nghiệp nặng.

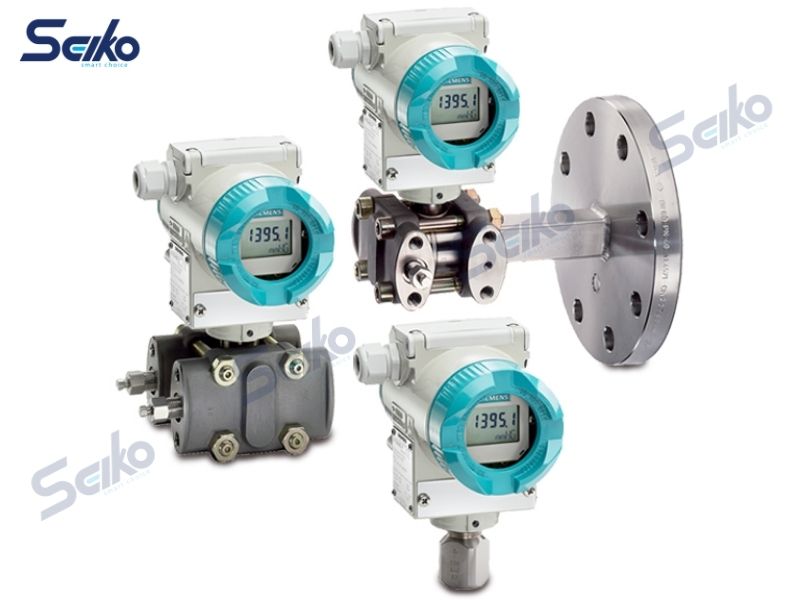

Phân loại cảm biến chênh áp phổ biến
Trên thị trường hiện nay, cảm biến chênh áp được phân loại dựa trên nhiều tiêu chí như công nghệ đo, dải áp suất, tín hiệu đầu ra và môi trường ứng dụng. Dưới đây là các bảng phân loại cảm biến chênh áp theo các tiêu chí phổ biến trong thực tế kỹ thuật:
Phân loại theo công nghệ đo
| Công nghệ | Nguyên lý | Ưu điểm | Ứng dụng phổ biến |
| Piezoresistive | Thay đổi điện trở khi màng biến dạng | Độ chính xác cao, ổn định | Công nghiệp, thủy lực |
| Điện dung (Capacitive) | Thay đổi điện dung giữa hai bản cực | Độ nhạy cao, đo áp suất thấp tốt | HVAC, phòng sạch |
| MEMS | Công nghệ vi cơ điện tử | Nhỏ gọn, chi phí thấp | Thiết bị OEM, dân dụng |
Phân loại theo dải đo
| Loại | Dải đo tham khảo | Ứng dụng |
| Áp suất thấp | Vài Pa – vài kPa | Phòng sạch, tủ điện, HVAC |
| Áp suất trung bình | kPa – vài bar | Hệ thống lọc, đường ống nước |
| Áp suất cao | Hàng chục – hàng trăm bar | Công nghiệp nặng, dầu khí |
Phân loại theo tín hiệu đầu ra
| Loại tín hiệu | Đặc điểm | Phù hợp với |
| 4–20mA | Chống nhiễu tốt, truyền xa | PLC, nhà máy công nghiệp |
| 0–10V | Dễ tích hợp | Hệ thống nhỏ, HVAC |
| RS485 Modbus | Truyền dữ liệu số, nhiều điểm đo | BMS, SCADA |
Phân loại theo môi trường sử dụng
Môi trường | Đặc điểm cảm biến | Yêu cầu kỹ thuật |
| Phòng sạch | Độ nhạy cao, đo Pa thấp | Sai số nhỏ, ổn định lâu dài |
| Công nghiệp | Vỏ inox/nhôm đúc | IP65–IP67, chịu rung |
| Chất lỏng / khí | Thiết kế phù hợp môi chất | Chống ăn mòn, chịu áp |
Ứng dụng của cảm biến chênh áp trong thực tế
Cảm biến chênh áp (Differential Pressure Sensor) được ứng dụng rộng rãi để đo chênh lệch áp suất giữa hai điểm, chủ yếu trong hệ thống HVAC (điều hòa, thông gió), công nghiệp xử lý nước/khí, và giám sát an toàn.
Các ứng dụng chính bao gồm kiểm soát áp suất phòng sạch/cầu thang, đo lưu lượng chất lưu, giám sát chênh áp lọc, và đo mức nước trong bồn. Dưới đây là các ứng dụng chi tiết:
- Hệ thống HVAC và Điều hòa không khí (HVAC):
- Giám sát lọc gió: Đo chênh áp trước và sau bộ lọc để cảnh báo khi bộ lọc bị bẩn/tắc cần thay thế.
- Kiểm soát lưu lượng gió: Đo chênh áp trong ống dẫn gió (pitot tube) để tính toán và điều khiển tốc độ quạt, tối ưu năng lượng.
- Áp suất dương/âm phòng sạch: Duy trì chênh áp giữa phòng sạch, phòng mổ bệnh viện hoặc phòng thí nghiệm với hành lang để tránh nhiễm chéo.
- An toàn Tòa nhà và Xây dựng:
- Áp suất cầu thang thoát hiểm: Đo chênh lệch áp suất giữa buồng thang bộ và hành lang, đảm bảo áp suất dương ở cầu thang để khói không tràn vào khi có hỏa hoạn.
- Công nghiệp Xử lý nước và Lưu chất:
- Đo lưu lượng (Flow rate): Kết hợp với các phần tử thu hẹp dòng chảy (như tấm orifice, venturi) để đo lưu lượng nước, hơi nước, hoặc gas.

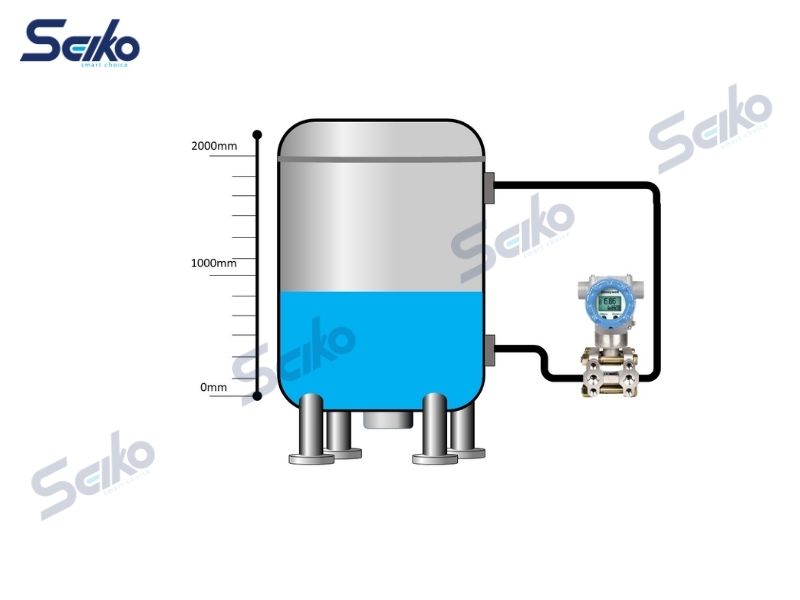

- Đo mức chất lỏng (Level measurement): Đo chênh áp đáy-đỉnh của bồn chứa kín (silo, bình áp lực) để xác định độ cao cột chất lỏng.
- Công nghiệp Sản xuất và Quy trình:
- Giám sát lò hơi (Boiler): Đo mức nước bao hơi (balong) trong nhà máy nhiệt điện, công nghiệp.
- Kiểm soát khí nén/áp suất thủy lực: Đo áp suất trong các đường ống kín, hệ thống sưởi ấm từ xa.
Cách chọn cảm biến chênh áp phù hợp
Dưới đây là 5 tiêu chí quan trọng khi chọn cảm biến chênh áp:
Chọn đúng dải đo
- Dải đo nên cao hơn 20–30% so với giá trị thực tế
- Tránh chọn quá lớn (giảm độ chính xác)
Xác định môi trường làm việc
- Đo khí hay chất lỏng?
- Có hóa chất ăn mòn không?
- Nhiệt độ và độ ẩm bao nhiêu?
Chọn tín hiệu đầu ra phù hợp
- 4–20mA → Công nghiệp, truyền xa
- 0–10V → HVAC
- RS485 → Hệ BMS/SCADA
Độ chính xác & sai số
- Phòng sạch → cần sai số thấp
- Công nghiệp thông thường → ±0.5% FS là đủ
Chuẩn bảo vệ & độ bền
- IP65/IP67 nếu lắp ngoài trời
- Vật liệu inox 316L nếu môi trường ăn mòn
>> Kết luận: Xác định đúng dải đo + môi trường + tín hiệu hệ thống là 3 yếu tố quan trọng nhất khi chọn cảm biến chênh áp.
Tạm kết
Cảm biến chênh áp đóng vai trò quan trọng trong việc giám sát và kiểm soát áp suất giữa hai điểm trong hệ thống, giúp đảm bảo vận hành ổn định, an toàn và tối ưu hiệu suất. Để đạt hiệu quả cao nhất, bạn cần xác định rõ dải đo, môi trường sử dụng và chuẩn tín hiệu đầu ra trước khi quyết định đầu tư.
